स्टील सामग्री रेलवे स्पेयर पार्ट्स, कठोर और लचीला युग्मन 100-1052 मिमी मोटाई:

का परिचयअनुकूलित कठोर और लचीले कपलिंग फोर्जिंग और कास्टिंग उत्पादन गियर

युग्मन एक ऐसे उपकरण को संदर्भित करता है जो दो शाफ्ट या शाफ्ट और घूर्णन भागों को जोड़ता है, गति और शक्ति संचारित करने की प्रक्रिया में एक साथ घूमता है, और सामान्य परिस्थितियों में विघटित नहीं होता है।कभी-कभी इसका उपयोग सुरक्षा उपकरण के रूप में भी किया जाता है ताकि जुड़े हुए हिस्सों को अत्यधिक भार के अधीन होने से रोका जा सके, और यह अधिभार संरक्षण की भूमिका निभाता है।
कपलिंग को कपलिंग भी कहा जाता है।एक यांत्रिक घटक जिसका उपयोग ड्राइविंग शाफ्ट और चालित शाफ्ट को एक साथ घूमने और गति और टॉर्क को संचारित करने के लिए विभिन्न तंत्रों में मजबूती से जोड़ने के लिए किया जाता है।कभी-कभी इसका उपयोग शाफ्ट और अन्य भागों (जैसे गियर, पुली, आदि) को जोड़ने के लिए भी किया जाता है।यह अक्सर दो हिस्सों से बना होता है, जो क्रमशः चाबियों या तंग फिटिंग से जुड़ा होता है, और दो शाफ्ट के सिरों पर लगाया जाता है, और फिर दो हिस्सों को किसी तरह से जोड़ा जाता है।युग्मन गलत निर्माण और स्थापना, ऑपरेशन या थर्मल विस्तार के दौरान विरूपण, आदि के कारण दो शाफ्ट के बीच ऑफसेट (अक्षीय ऑफसेट, रेडियल ऑफसेट, कोणीय ऑफसेट या व्यापक ऑफसेट सहित) के लिए भी क्षतिपूर्ति कर सकता है;और सदमे शमन और कंपन अवशोषण।

अनुकूलित कठोर और लचीले कपलिंग फोर्जिंग और कास्टिंग उत्पादन गियर
आमतौर पर उपयोग किए जाने वाले अधिकांश कपलिंग को मानकीकृत या मानकीकृत किया गया है।आम तौर पर, केवल युग्मन के प्रकार को सही ढंग से चुनना और युग्मन के प्रकार और आकार को निर्धारित करना आवश्यक है।जब आवश्यक हो, भार क्षमता की जाँच की जा सकती है और इसकी कमजोर कमजोर कड़ियों के लिए गणना की जा सकती है;जब रोटेशन की गति अधिक होती है, तो बाहरी किनारे के केन्द्रापसारक बल और लोचदार तत्व की विकृति की जाँच की जानी चाहिए, और संतुलन की जाँच की जानी चाहिए।
कपलिंग को दो श्रेणियों में विभाजित किया जा सकता है: कठोर कपलिंग और फ्लेक्सिबल कपलिंग।
कठोर कपलिंग में बफरिंग गुण नहीं होते हैं और दो अक्षों के सापेक्ष विस्थापन की भरपाई करने की क्षमता होती है, जिसके लिए दो अक्षों के सख्त संरेखण की आवश्यकता होती है।, आसान रखरखाव, दो शाफ्ट की उच्च तटस्थता, बड़े संचरण टोक़, और विस्तृत अनुप्रयोग सुनिश्चित कर सकता है।आमतौर पर इस्तेमाल किया जाने वाला निकला हुआ किनारा कपलिंग, स्लीव कपलिंग और जैकेट कपलिंग हैं।
लचीले कपलिंग को लचीले कपलिंग में विभाजित किया जा सकता है जिसमें लोचदार तत्व नहीं होते हैं और लोचदार तत्वों के साथ लचीले कपलिंग होते हैं।पूर्व प्रकार में केवल दो अक्षों के सापेक्ष विस्थापन की भरपाई करने की क्षमता होती है, लेकिन बफर और कंपन को कम नहीं कर सकता है।आम फिसलन हैं।ब्लॉक कपलिंग, गियर कपलिंग, यूनिवर्सल कपलिंग और चेन कपलिंग आदि;बाद वाले प्रकार में लोचदार तत्व होते हैं, दो अक्षों के सापेक्ष विस्थापन की भरपाई करने की क्षमता के अलावा, इसमें बफरिंग और कंपन भिगोना प्रभाव भी होता है।हालांकि, लोचदार तत्व की ताकत की सीमा के कारण, संचरित टोक़ आमतौर पर लोचदार तत्व के बिना लचीला युग्मन जितना अच्छा नहीं होता है।सामान्य इलास्टिक स्लीव पिन कपलिंग, इलास्टिक पिन कपलिंग, प्लम-शेप कपलिंग, टायर टाइप कपलिंग कपलिंग, सर्पेन्टाइन स्प्रिंग कपलिंग और रीड कपलिंग आदि।
विभिन्न कार्य परिस्थितियों के अनुसार, युग्मन में निम्नलिखित गुण होने चाहिए:
(1) सुवाह्यता।युग्मन की गतिशीलता दो घूर्णन घटकों के सापेक्ष विस्थापन के लिए क्षतिपूर्ति करने की क्षमता को संदर्भित करती है।कनेक्टेड कंपोनेंट्स के बीच मैन्युफैक्चरिंग और इंस्टॉलेशन एरर, ऑपरेशन के दौरान तापमान में बदलाव और लोड के तहत विरूपण जैसे कारक पोर्टेबिलिटी पर सभी जगह की आवश्यकताओं को पूरा करते हैं।जंगम प्रदर्शन घूर्णन घटकों के बीच सापेक्ष विस्थापन के कारण शाफ्ट, बीयरिंग, कपलिंग और अन्य घटकों के बीच अतिरिक्त भार की भरपाई या राहत देता है।
(2) बफरिंग।ऐसे अवसरों के लिए जहां बार-बार लोड शुरू होता है या काम का भार बदलता है, युग्मन को बफरिंग और कंपन डंपिंग के लिए लोचदार तत्वों की आवश्यकता होती है ताकि प्राइम मूवर और काम करने वाली मशीन को क्षतिग्रस्त या क्षतिग्रस्त होने से बचाया जा सके।
(3) सुरक्षित, विश्वसनीय, पर्याप्त शक्ति और सेवा जीवन के साथ।
(4) सरल संरचना, सुविधाजनक असेंबली और डिस्सेप्लर और रखरखाव।
युग्मन प्रकार का चयन युग्मन प्रकार का चयन करते समय, निम्नलिखित मदों पर विचार किया जाना चाहिए।
आवश्यक संचरण टोक़ का आकार और प्रकृति, बफरिंग और कंपन कमी कार्यों के लिए आवश्यकताएं, और क्या अनुनाद हो सकता है।
विनिर्माण और असेंबली त्रुटियों, शाफ्ट लोड और थर्मल विस्तार विरूपण, और घटकों के बीच सापेक्ष आंदोलन के कारण दो शाफ्ट अक्षों का सापेक्ष विस्थापन।
स्वीकार्य आयाम और स्थापना विधियां, और आसान असेंबली, समायोजन और रखरखाव के लिए आवश्यक परिचालन स्थान।बड़े कपलिंग के लिए, इस शर्त के तहत अलग करना और इकट्ठा करना संभव होना चाहिए कि शाफ्ट को अक्षीय रूप से स्थानांतरित करने की आवश्यकता नहीं है।
इसके अलावा, काम के माहौल, सेवा जीवन और स्नेहन, सीलिंग और अर्थव्यवस्था जैसी स्थितियों पर भी विचार किया जाना चाहिए, और फिर उपयुक्त युग्मन प्रकार का चयन करने के लिए विभिन्न कपलिंग की विशेषताओं को देखें।

अनुकूलित कठोर और लचीले कपलिंग फोर्जिंग और कास्टिंग उत्पादन गियर

उत्पादों

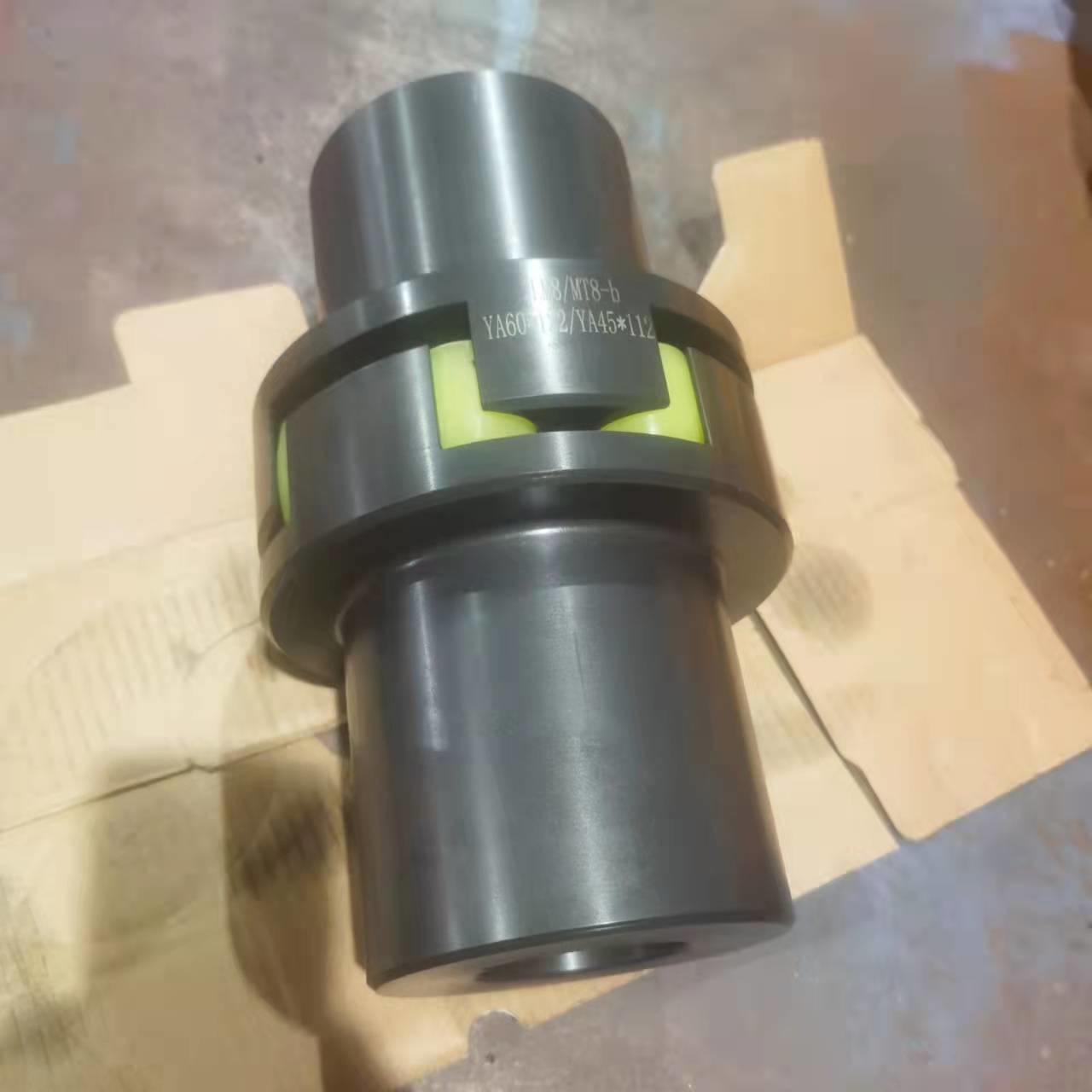

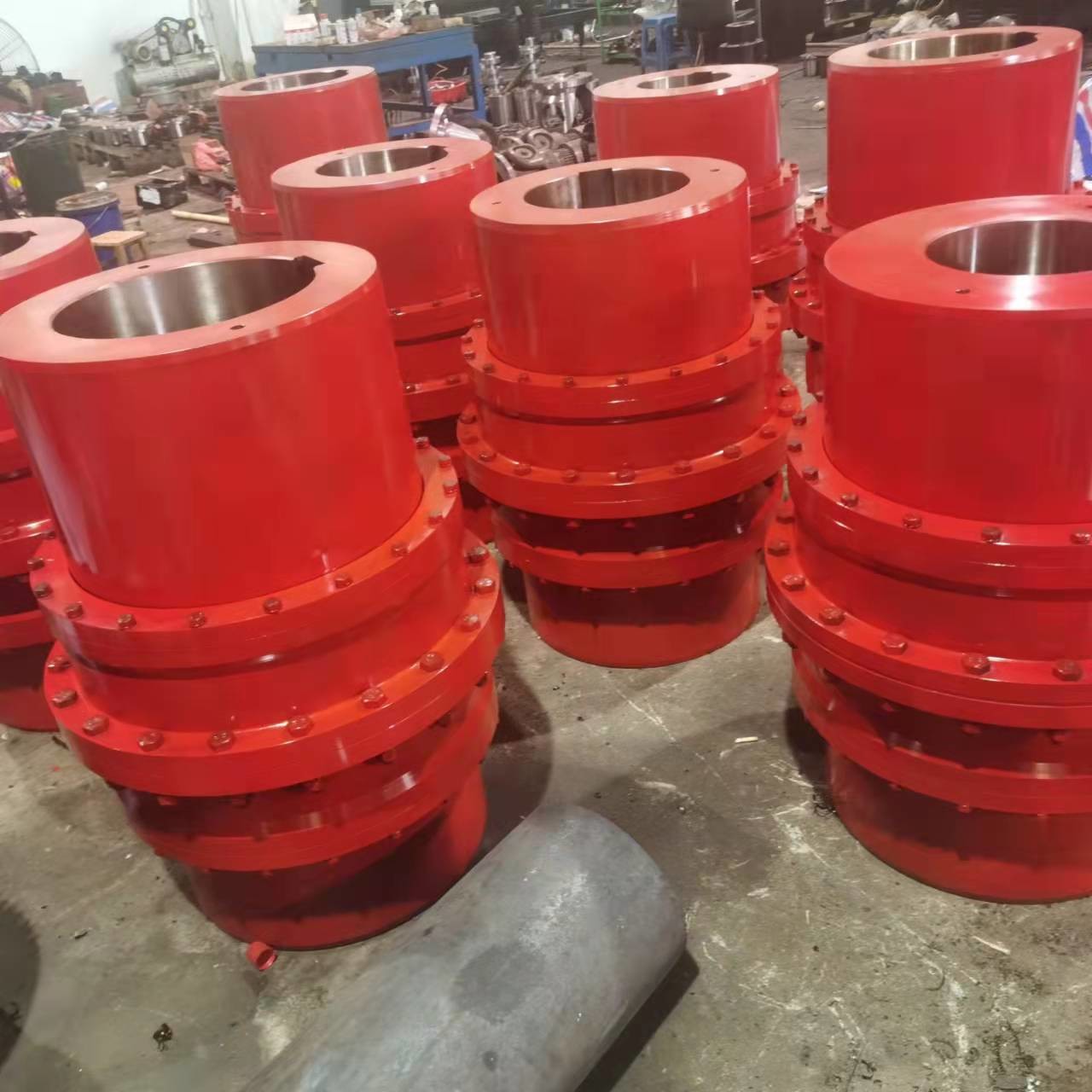

किंगरेल प्लम ब्लॉसम कपलिंग, गियर कपलिंग, डायफ्राम कपलिंग, जीआईसीएल ड्रम गियर कपलिंग, जेएम इलास्टिक डायफ्राम कपलिंग, एलएम प्लम ब्लॉसम इलास्टिक कपलिंग, प्लम ब्लॉसम इलास्टिक कपलिंग कपलिंग (एमएल टाइप) और अन्य उत्पादों के उत्पादन में माहिर है।
