1600 मिमी 1676 मिमी रेल ट्रैक मापने के उपकरण, डिजिटल ट्रैक गेज मिश्र धातु सामग्री:

का परिचय600mm,750mm,762mm,900mm,1000mm,1067mm,1435mm 1520mm,1600mm,1676mm डिजिटल ट्रैक गेज

गेज रूलर एक विशेष मापने वाला उपकरण है जिसका उपयोग रेलवे लाइन के दो स्टील रेल के बीच गेज को मापने के लिए किया जाता है।रेल गेज की विशेषता यह है कि रूलर रॉड एक फोल्डिंग मैकेनिज्म के माध्यम से एक लकड़ी के शासक रॉड और एक धातु शासक रॉड से बना होता है, और दो शासक एक समग्र रॉड शासक बनाते हैं।

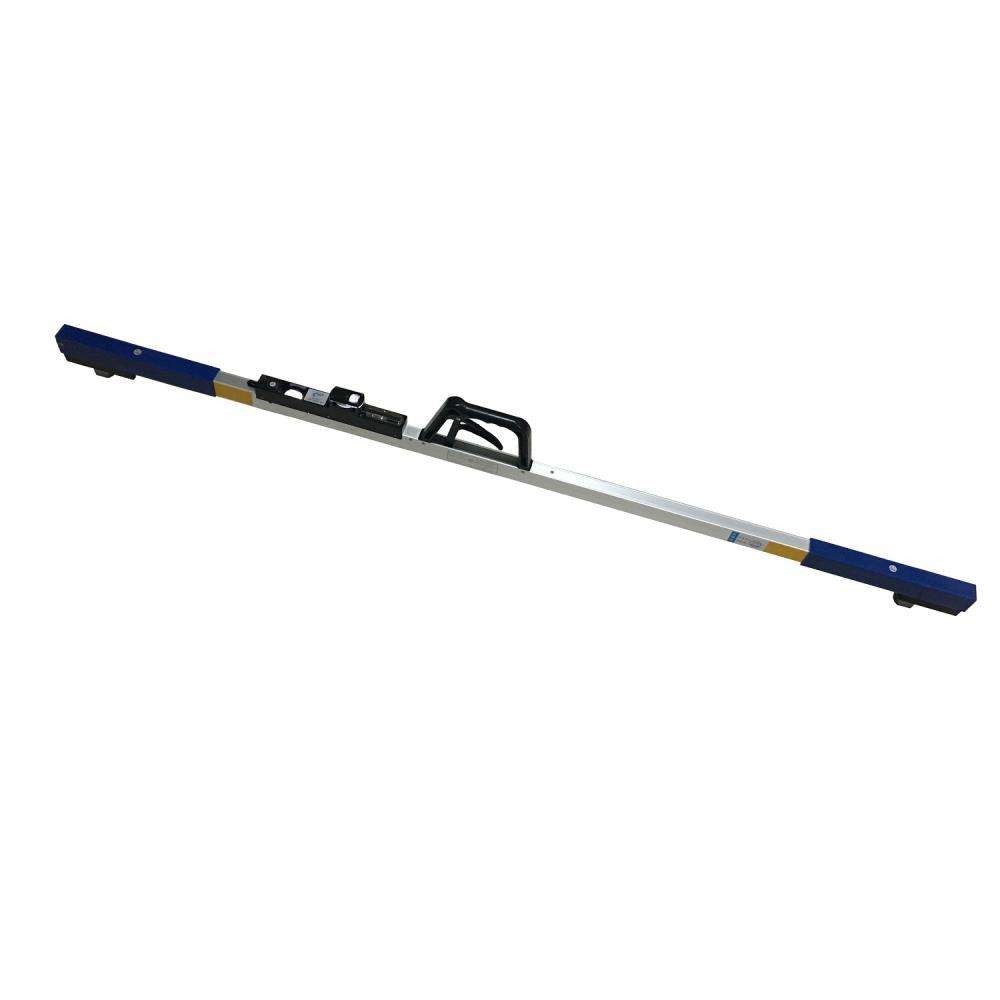

गेज रूलर एक नैरो-गेज ट्रैक डिटेक्शन डिवाइस है।इसकी संरचना में एक शासक निकाय, एक स्केल शासक और शासक निकाय पर एक मुक्त फ्रेम होता है।शासक निकाय एक वर्ग ट्यूब के आकार में एक डुप्लेक्स प्रोफ़ाइल संरचना है।यह बाहर की ओर फैला हुआ है, और बाहरी किनारे के अंदरूनी हिस्से में एक स्लॉट है।स्लॉट में स्टेनलेस स्टील स्केल डालें, और फिर इसे अंत में एक पिन के साथ ठीक करें।स्केल बॉडी के बीच में एक फ्री फ्रेम है।साइड प्लेट पर एडजस्टमेंट बोल्ट लगे होते हैं, रूलर बॉडी के अंत में क्रॉस प्लेट और मेजरिंग हेड लगाए जाते हैं, और पूरे गेज रूलर में टी-आकार की संरचना होती है।

600mm,750mm,762mm,900mm,1000mm,1067mm,1435mm1520mm,1600mm,1676mm डिजिटल ट्रैक गेज की संपत्ति

गेज का कार्य
गेज गेज की माप कार्यान्वयन पद्धति के संदर्भ में, गेज गेज के कार्यों को दो भागों में बांटा गया है: एक पार्श्व लंबाई माप है, जिसमें गेज, निरीक्षण अंतराल और बैक गार्ड दूरी शामिल है।ये तीन पैरामीटर परस्पर संबंधित और परस्पर प्रतिबंधात्मक हैं।वर्तमान मूल्य संचरण विधि के अनुसार, माप त्रुटि धीरे-धीरे गेज से निरीक्षण अंतराल तक बढ़ जाती है, और फिर बैक गार्ड की दूरी तक बढ़ जाती है;दूसरा ऊर्ध्वाधर ऊंचाई माप है, जिसमें क्षैतिज और सुपर हाई शामिल हैं, रेखा के स्थिर ज्यामितीय मापदंडों के रूप में, दोनों अनिवार्य रूप से अर्थ में भिन्न हैं, क्षैतिज ज्यामितीय सहिष्णुता (समानांतरता या झुकाव के बराबर) की श्रेणी से संबंधित है, और सुपरलेवेशन आयामी सहिष्णुता की श्रेणी से संबंधित है (लाइन के दो रेलों के बीच पूर्व-माप के साथ)।यह ऊंचाई के अंतर से संबंधित है)।गेज शासक के लिए, यह माप सिद्धांत और माप पद्धति से अलग नहीं है।आम तौर पर यह माना जाता है कि स्तर छोटे सुपरलेवेशन (शून्य सुपरलेवेशन सहित) को संदर्भित करता है, और कभी-कभी दोनों की शर्तों को एक दूसरे के लिए उपयोग किया जाता है।ऐसा इसलिए है क्योंकि रेखा माप में, सीधी रेखा खंड मुख्य रूप से स्तर पर केंद्रित होता है, और वक्र खंड मुख्य रूप से सुपरलेवेशन पर केंद्रित होता है, और इसे उसी मापक इकाई द्वारा समान माप उपकरण के साथ महसूस किया जाता है, जो एकता का भ्रम पैदा करता है (या दोहराव) शब्दावली।
गेज का महत्व
गेज, स्तर और सुपरलेवेशन रेलवे लाइनों के बुनियादी ज्यामितीय पैरामीटर हैं, और उनके पक्ष और विपक्ष सीधे रेलवे ट्रेनों की चलने वाली सुरक्षा से संबंधित हैं।एक महत्वपूर्ण रेलवे-विशिष्ट माप उपकरण के रूप में जो लाइन रखरखाव और निर्माण के लिए प्रत्यक्ष तकनीकी आधार प्रदान करता है, रेलवे गेज शासक मुख्य रूप से इन ज्यामितीय मानकों के स्थिर माप के लिए उपयोग किया जाता है।अति-उच्च माप परिणाम अप्रत्यक्ष रूप से विकृति के मापन का एहसास करते हैं (आमतौर पर "त्रिकोण गड्ढे" के रूप में जाना जाता है) [1]।
गेज गेज और दैनिक सत्यापन की स्थिर और उच्च तकनीकी आवश्यकताओं को सुनिश्चित करने के लिए रेलवे लाइनों की तकनीकी आवश्यकताओं में सुधार के साथ, विशेष रूप से मौजूदा लाइनों के पुनर्निर्माण और यात्री समर्पित लाइनों की निर्माण प्रक्रिया के निरंतर त्वरण के साथ। गेज गेज की गुणवत्ता, गेज को मजबूत करना शासक के दैनिक उपयोग का प्रबंधन करना अधिक से अधिक आवश्यक है।
ट्रैक गेज की पर्यावरणीय अनुकूलता
गेज गेज की काम करने की स्थिति बहुत खराब है।उपयोग की आवश्यकताओं को पूरा करने के लिए, गेज गेज के डिजाइन में निम्नलिखित मुद्दों पर भी ध्यान दिया जाना चाहिए: (1) ग्रेड 0 और 1 गेज गेज को गेज, निरीक्षण अंतराल और बैक गार्ड दूरी से निपटना चाहिए।वास्तविक परिवेश के तापमान के अनुसार प्रदर्शन मूल्य स्वचालित रूप से मुआवजा और सही किया जाता है;(2) डिजिटल गेज गेज के प्रदर्शन मूल्य परिवर्तनशीलता, प्रदर्शन समय, कार्यशील वोल्टेज और बैटरी क्षमता को साइट पर वास्तविक स्थिति के अनुकूल बनाया जाना चाहिए;(3) उच्च तापमान, कम तापमान, निरंतर आर्द्रता और गर्मी, विद्युत चुम्बकीय संगतता, बारिश और अन्य सामान्य परिस्थितियों में सामान्य रूप से काम करने में सक्षम होना चाहिए;(4) असामान्य प्रतिकूल परिस्थितियों जैसे ड्रॉप, कंपन का सामना कर सकता है;(5) सुनिश्चित करें कि बार-बार काम करने की स्थिति में, गेज संरचना और माप प्रदर्शन इसे स्थिर रखना चाहिए।इन आवश्यकताओं, प्रासंगिक मानकों में स्पष्ट आवश्यकताओं को बनाना आवश्यक है।विशिष्ट उपयोगकर्ताओं की अन्य विशेष आवश्यकताओं के लिए, उन्हें खरीद और बिक्री अनुबंध में सहमति दी जा सकती है।
गेज गेज का दैनिक रखरखाव और रखरखाव
सामान्य रखरखाव के अलावा, निम्नलिखित 4 बिंदुओं पर विशेष ध्यान दिया जाना चाहिए।
(1) डायल इंडिकेटर के साथ गेज गेज अंशशोधक अंशांकन कार्य पूरा करने के बाद, गेज की चल जांच को उपयुक्त स्थिति में समायोजित किया जाना चाहिए, और डायल संकेतक जांच को पूरी तरह से जारी किया जाना चाहिए, ताकि डायल संकेतक का बैलेंस स्प्रिंग हो पूरी तरह से स्थिति में।अस्थिर अवस्था।
(2) सत्यापन कार्य पूरा होने के बाद, कार्य गेज को भंडारण के लिए लंबवत लटका दिया जाना चाहिए।यदि गेज क्षैतिज रूप से रखा गया है, तो आत्म-वजन विरूपण पर विचार किया जाना चाहिए, और एक उचित समर्थन स्थिति का चयन किया जाना चाहिए।
(3) समर्थन की स्थिति का चुनाव।गेज एक पतला रॉड है, और इसकी लंबाई (1435 ± 0.20) मिमी के वास्तविक मूल्य का उपयोग किया जाता है।इसलिए, बेज़ियर पॉइंट सपोर्ट का इस्तेमाल सपोर्ट पोजीशन के चयन में किया जाना चाहिए, यानी सपोर्ट पोजीशन a = 0.2203L।सूत्र में, a समर्थन की स्थिति है, मिमी;एल गेज की लंबाई है, मिमी।
(4) डिजिटल डिस्प्ले रूलर का उपयोग करने वाले अंशशोधक के लिए, जब डिजिटल डिस्प्ले रूलर को निरीक्षण के लिए डिसाइड किया जाता है, तो डिजिटल डिस्प्ले मीटर और रूलर को डिसाइड नहीं किया जाना चाहिए, बल्कि लिमिट पीस के नुकसान से बचने के लिए पूरी तरह से डिसबैलेंस किया जाना चाहिए।संक्षेप में, माप कर्मियों को सत्यापन प्रक्रिया में सत्यापन प्रक्रियाओं को सख्ती से लागू करना चाहिए, ईमानदारी से संचालन प्रक्रियाओं का पालन करना चाहिए, सत्यापन रिकॉर्ड भरने का मानकीकरण करना चाहिए, और सत्यापन प्रमाण पत्र को सही ढंग से प्रस्तुत करना चाहिए, ताकि मूल्य का सटीक और विश्वसनीय संचरण सुनिश्चित हो सके। [2]।
गेज गेज की तकनीकी स्थिति का विश्लेषण और संपादन
पारंपरिक गेज की सीमाएं
पारंपरिक यांत्रिक गेज गेज की सटीकता सूचकांक गेज गेज की संरचना, उपयोग की शर्तों, उपयोगकर्ता के माप प्रौद्योगिकी स्तर, विनिर्माण स्तर और अन्य कारकों से प्रभावित और प्रतिबंधित है, हालांकि कमरे के तापमान पर माप प्रदर्शन मिल सकता है प्रासंगिक मानकों और मेट्रोलॉजिकल तकनीकी नियमों की आवश्यकताएं, लेकिन अन्य पर्यावरणीय परिस्थितियों में, यह पूरी तरह से गारंटी नहीं दी जा सकती है कि प्रासंगिक आवश्यकताओं को अभी भी पूरा किया जाएगा।वर्तमान में, आमतौर पर इस्तेमाल किया जाने वाला एल्यूमीनियम शासक निकाय (वजन में हल्का, क्षेत्र की परिस्थितियों में एकल-व्यक्ति के हाथ से ले जाने के लिए उपयुक्त), क्योंकि इसका रैखिक विस्तार गुणांक स्लीपरों से काफी अलग है, यह स्पष्ट रूप से उपयोग के परिवेश के तापमान से प्रभावित होता है। .जब तापमान में अंतर (20 डिग्री सेल्सियस) होता है, तो गेज गेज का विस्तार और संकुचन मात्रा स्लीपर के विस्तार और संकुचन मात्रा से अधिक होता है (स्लीपर का विस्तार और संकुचन मात्रा के विस्तार और संकुचन मात्रा के अनुरूप होता है) लोकोमोटिव और वाहन का पहिया), ताकि गेज का संकेतित मूल्य इस तापमान पर वास्तविक गेज मूल्य के समान हो।असंगत, जिसके परिणामस्वरूप अतिरिक्त संकेत त्रुटि होती है।कठोर ऑपरेटिंग वातावरण वाले क्षेत्रों में, वास्तविक गेज त्रुटि 0.8-1 मिमी तक पहुंच जाती है।यह प्रभाव अतीत में लाइन रखरखाव के प्रबंधन मूल्य (+4-2 मिमी) के लिए कम महत्वपूर्ण प्रतीत होता है, लेकिन वर्तमान लाइन प्रबंधन मूल्य (+4-2 मिमी) ± 2 मिमी) के लिए, विशेष रूप से गिट्टी रहित ट्रैक का प्रबंधन मूल्य (± 1 मिमी), इस प्रभाव और इसके उन्मूलन के उपायों पर पर्याप्त ध्यान देना आवश्यक है।माप पद्धति, उपयोग की स्थिति, उत्पादन प्रक्रिया, लागत और अन्य कारकों की सीमा के कारण, गेज गेज का अति-उच्च माप उपकरण केवल विभिन्न यांत्रिक के सुपर-उच्च संकेत मूल्य के लिए ± 1.3 मिमी की स्वीकार्य त्रुटि आवश्यकता को पूरा कर सकता है वर्तमान में गेज गेज।.गेज गेज (जैसे पोजिशनिंग और रीडिंग) का अनियमित उपयोग और संचालन भी उपयोग के दौरान बड़ी माप त्रुटियों का कारण है।
नए गेज गेज की मुख्य तकनीकी विशेषताएं
डिजिटल डिस्प्ले गेज के जन्म ने उपरोक्त समस्याओं को हल करने के लिए एक नया रास्ता खोल दिया है, जो मुख्य रूप से निम्नलिखित पहलुओं में परिलक्षित होता है: सबसे पहले, अल्ट्रा-उच्च माप आवश्यकताओं को पूरा करने के लिए स्तर और अति-उच्च माप सटीकता में काफी सुधार हुआ है। गति बढ़ाने वाली रेखाएँ;गेज माप पर परिवेश के तापमान की अतिरिक्त त्रुटि को स्वचालित रूप से समाप्त करें, और गेज माप की सटीकता में सुधार करें;तीसरा, यह सामान्य पहनने और आंसू के तहत गेज जांच के हार्डवेयर प्रतिस्थापन या रखरखाव का एहसास कर सकता है, और गेज गेज की उपयोग दक्षता और सेवा जीवन में सुधार कर सकता है।
डिजिटल गेज
परिचय
डिजिटल गेज डिजिटल रूप में माप परिणाम प्रदर्शित करते हैं, दोनों दृश्य त्रुटियों और लाइनों के बीच अनुमानित रीडिंग को पूरी तरह से समाप्त करते हैं।
निरंतर माप के बजाय माप बिंदुओं के मैन्युअल चयन के कारण, बाहरी कारकों जैसे रेल फ्लैश, तेल प्रदूषण, जंग और असमान रेल वेल्ड के कारण माप परिणामों की अविश्वसनीयता से बचा जाता है।
यह उत्पाद 600 प्रकार, 900 प्रकार, 1435 प्रकार में विभाजित है।
तापमान सीमा
-30°C से +60°C.
उपयोग में होने पर, बस पावर स्विच बटन दबाएं, उपकरण बिना किसी प्रशिक्षण के तुरंत माप परिणाम प्रदर्शित करेगा।
लाल बत्ती उत्सर्जक डिजिटल ट्यूब माप परिणाम प्रदर्शित करती है, रीडिंग सुविधाजनक है, डेटा स्पष्ट और सहज है
ऑपरेटर बिना झुके डिस्प्ले विंडो से सभी माप डेटा को स्पष्ट रूप से देख सकता है, जो विशेष रूप से तब प्रमुख होता है जब उपकरण का उपयोग कम परिवेश प्रकाश में, रात में, आपातकालीन स्थितियों में और सुरंगों में किया जाता है।
कार्य कुशलता
डिजिटल गेज गेज स्वचालित रूप से सभी डेटा की माप को पूरा करता है, डिग्री व्हील को समायोजित करने के लिए नीचे झुकने की आवश्यकता को पूरी तरह से समाप्त कर देता है, स्तर बुलबुले की शून्य स्थिति को संरेखित करता है, अल्ट्रा-हाई स्केल को देखता है, और फिर आवर्धक से लाइन को सही करता है यांत्रिक गेज गेज का उपयोग करते समय कांच।ऊपर से गेज स्केल को देखने की थकाऊ संचालन प्रक्रिया ऑपरेटर की श्रम तीव्रता को कम करती है, माप समय को कम करती है, और संचालन दक्षता में सुधार करती है।सीधी रेखा माप से दक्षता में 40% की वृद्धि होती है, वक्र माप से दक्षता में 60% की वृद्धि होती है, और सुरंग में वक्र माप से दक्षता में दोगुने से अधिक की वृद्धि होती है।
राष्ट्रीय मानक निर्धारित करता है कि शासक एक मजबूत निरीक्षण उपकरण है, और निरीक्षण अवधि तीन महीने है।एक शासक के लिए 11 निरीक्षण आइटम हैं।इन 11 कार्यों में सबसे अधिक समय लेने वाला और श्रमसाध्य कार्य मुख्य रूप से यांत्रिक अंकन तंत्र पर केंद्रित है।मरम्मत और प्रतिस्थापन, मानक से अधिक जांच पहनने के प्रतिस्थापन सहित, गेज स्केल का अंकन, स्केल व्हील का अंकन, आवर्धक कांच का धुंधला हो जाना, स्केल व्हील के यांत्रिक घूर्णन की मरम्मत लचीला होना, और स्तर बुलबुले, आदि की शून्य स्थिति की शुद्धता का समायोजन।चूंकि ये कार्य यांत्रिक पहनने और विरूपण के कारण होते हैं, इसलिए रखरखाव और सत्यापन बहुत मुश्किल है।डिजिटल गेज शासक यांत्रिक उत्कीर्णन माप तंत्र को पूरी तरह से रद्द कर देता है, इसलिए रखरखाव और सत्यापन कार्य बहुत कम हो जाता है, और 11 सत्यापन कार्य 7 तक कम हो जाते हैं। वर्तमान में, डिजिटल गेज शासक और कार्य कुशलता को जांचने में केवल 5 मिनट लगते हैं। लगभग 40% सुधार हुआ है।बार।
क्योंकि डिजिटल गेज शासक यांत्रिक उत्कीर्णन माप तंत्र को पूरी तरह से रद्द कर देता है।इसलिए, यांत्रिक लजीला व्यक्ति माप तंत्र के कुछ हिस्सों को बदलने की लागत पूरी तरह से समाप्त हो गई है।

600mm,750mm,762mm,900mm,1000mm,1067mm,1435mm1520mm,1600mm,1676mm डिजिटल ट्रैक गेज के लाभ



* 1 बड़ा OLED डिस्प्ले: विशेष रूप से दिन के बाहर और अंधेरी रात के लिए उपयुक्त
* 2 त्वरित अंशांकन ऑपरेशन: सरल माप प्रक्रिया
* 3 बड़ी क्षमता वाली बैटरी: लंबा स्टैंडबाय टाइम
* 4 सटीक डिजिटल माप: दीर्घकालिक स्थिरता बनाए रखें
* 5 तापमान मुआवजा: काम कर रहे तापमान -30 ~ + 55 ℃ है
* 6 अछूता डिजाइन
* 7 विरोधी विद्युत चुम्बकीय हस्तक्षेप
* 8 निविड़ अंधकार: बरसात के दिनों में उपयोग कर सकते हैं
* 9 बिजली की बचत समारोह: 15 मिनट के भीतर कोई ऑपरेशन नहीं, सिस्टम स्वचालित रूप से बंद हो जाएगा।
* 10 ब्लूटूथ डेटा ट्रांसफर और MessApp सॉफ्टवेयर फंक्शन (विकल्प)
* 11 ऑन-डिमांड अनुकूलित आपूर्ति
* 12स्वचालित पठन समारोह
