1850 मिमी रेलवे ट्रैक फास्टनरों गेज रॉड इन्सुलेट और गैर इन्सुलेटेड ओडीएम

1850 मिमी रेलवे ट्रैक फास्टनरों गेज रॉड इन्सुलेट और गैर इन्सुलेटेड ओडीएम

उन्नत तकनीक, शक्तिशाली प्रसंस्करण क्षमता और उत्कृष्ट सेवा के साथ, हमारे उत्पादों को घरेलू और विदेशी बाजार से हमारे ग्राहकों द्वारा अच्छी तरह से मान्यता दी गई है।
हमारे उत्पाद मुख्य रूप से रेलमार्ग, खनन कंपनियों, भारी उद्योगों, ओवरहेड क्रेन, रेलरोड और टनलिंग उद्योग, पारगमन प्राधिकरणों और बंदरगाह सुविधाओं के ऑपरेटरों द्वारा उपयोग किए जाते हैं।
आपकी आवश्यकताओं को पूरा करने के लिए हमारे पास इन्वेंट्री, संसाधन और अनुभव है।हमारे पूरे समूह में मुख्य उत्पादों में शामिल हैं:

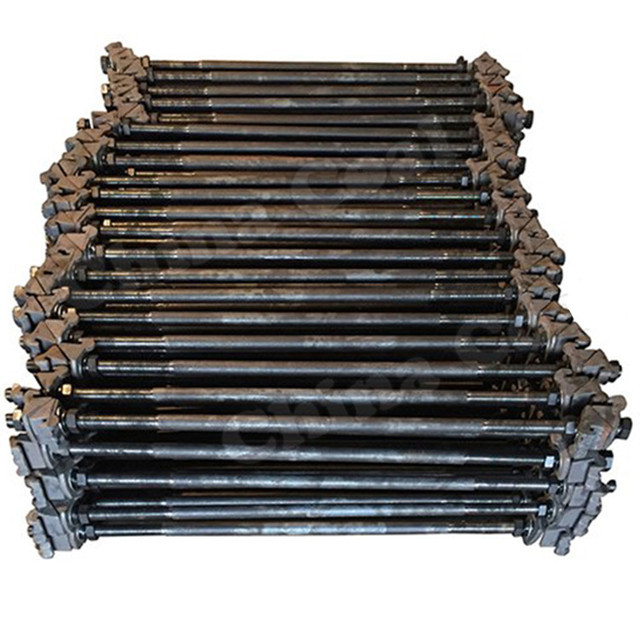

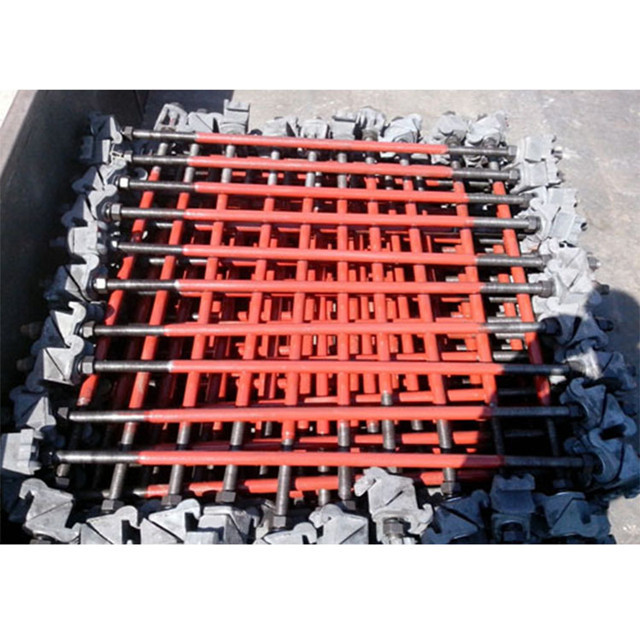

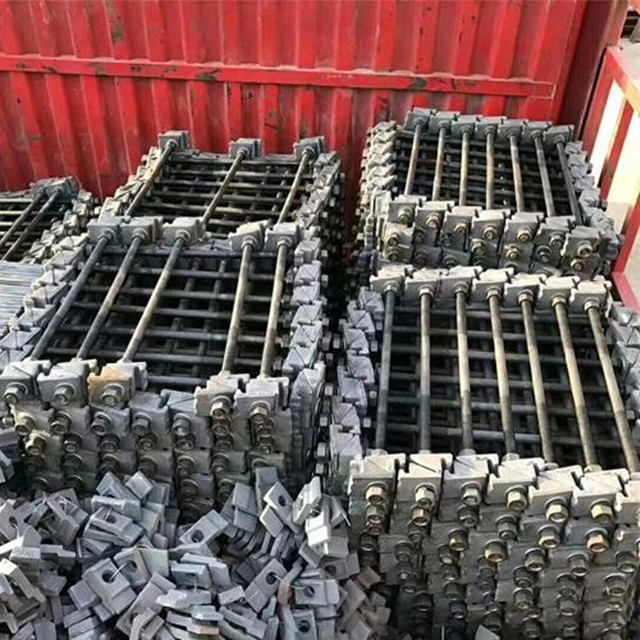

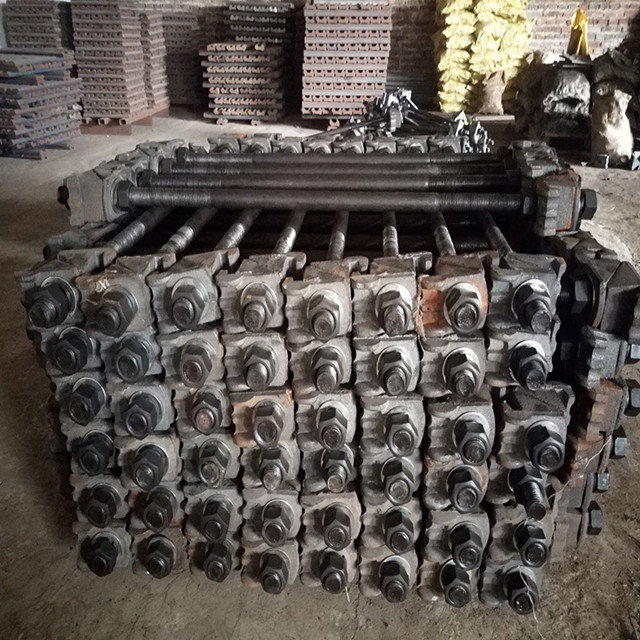

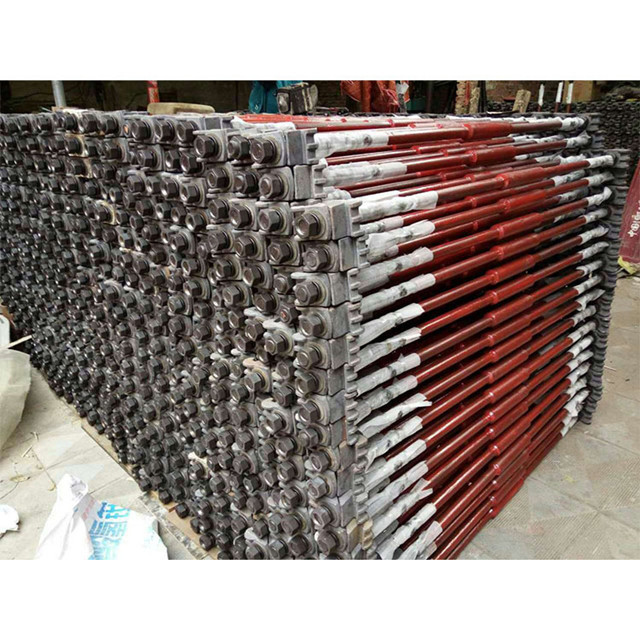

1850 मिमी रेलवे ट्रैक फास्टनरों गेज रॉड इन्सुलेट और गैर इन्सुलेटेड ओडीएम

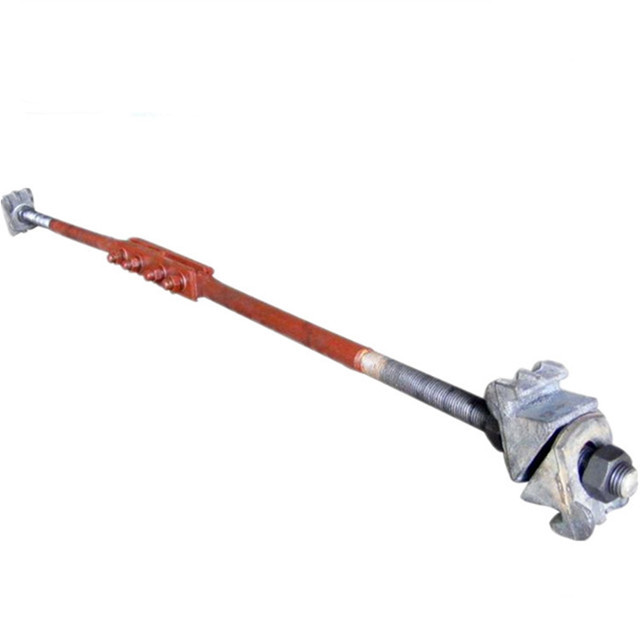

गेज टाई रॉड रेल की पार्श्व स्थिरता में सुधार करने और गेज को बनाए रखने के लिए रेल की क्षमता में सुधार करने के लिए रेल के नीचे दो रेलों को एक रॉड से जोड़ने के लिए है।कुछ लाइनों में गेज रॉड में भागों को इन्सुलेट करके अलग किए गए ट्रैक सर्किट होते हैं।
महत्त्व
गेज टाई रॉड रेलवे लाइन का एक महत्वपूर्ण हिस्सा है।यदि गेज टाई रॉड गंभीर रूप से गायब है, तो लाइन गेज विचलित हो जाएगा, और इस खंड की यात्रा करते समय ट्रेन पटरी से उतर जाएगी।
रेलवे गेज रॉड का मॉडल डबल और सिंगल शोल्डर इंसुलेटेड और नॉन इंसुलेटेड 1840mm
18×870 गेज रॉड
20×870 गेज रॉड
22×880 गेज रॉड
22×1050 गेज रॉड
24×1050 गेज रॉड
24×1250 गेज रॉड
28×1810 गेज रॉड
28×1850 गेज रॉड
32×1810 गेज रॉड
32×1850 गेज टाई रॉड
36×1850 गेज टाई रॉड
तकनीकी मापदंड
वजन: 16 किलो
व्यास: 32 मिमी
लंबाई: 1750mm
समायोज्य भागों: सिर रेल कार्ड
लागू रेल मॉडल: 38 या 43
मैचिंग पार्ट्स: 4 रेल क्लिप, 4 स्क्रू कैप, 4 राउंड कुशन, 4 स्प्रिंग वाशर
जब ट्रेन एक छोटे त्रिज्या वक्र (R=250m) में चलती है, तो रेल को विभिन्न बलों के अधीन किया जाता है, और रेल को स्लीपरों पर आगे बढ़ने, पलटने और गेज विस्तार से रोकने के लिए इन बलों की दिशा में कुछ लोचदार समर्थन को मजबूत किया जाना चाहिए। .आदि, ये लोचदार समर्थन आमतौर पर गेज रॉड और रेल ब्रेसिज़ का उपयोग करते हैं।
तकनीकी स्थिति
छोटे त्रिज्या वक्र खंड में, ट्रैक की पार्श्व कठोरता को मजबूत करने के लिए, घटकों को मजबूत करने के छह तकनीकी राज्य निर्धारित किए गए हैं।निम्नानुसार वर्णित हैं
राज्य 1: मानक सुदृढ़ीकरण राज्य, यानी 18 गेज टाई रॉड और 18 जोड़ी रेल ब्रेसिज़ 25 मीटर रेल के बीच रखे जाते हैं।
राज्य 2: एक गेज टाई रॉड लगातार विफल रहता है, यानी 25 मीटर की पटरियों के बीच 9 गेज टाई रॉड और 18 जोड़ी रेल ब्रेसेस बिछाए जाते हैं।
राज्य 3: 2 गेज टाई रॉड लगातार फेल होते हैं, यानी 25-मीटर रेल के बीच 6 गेज टाई रॉड और 18 जोड़ी रेल ब्रेसेस बिछाए जाते हैं।
राज्य 4: 3 गेज पोस्ट लगातार फेल होते हैं, यानी 25 मीटर की पटरियों के बीच 5 गेज बार और 18 जोड़ी रेल ब्रेसेस बिछाए जाते हैं।
राज्य 5: रेल ब्रेसिज़ की एक जोड़ी लगातार विफल हो जाती है, यानी 18 गेज टाई रॉड और 9 जोड़ी रेल ब्रेसिज़ 25 मीटर रेल के बीच रखी जाती हैं।
राज्य 6: रेल ब्रेसिज़ की एक जोड़ी लगातार विफल हो जाती है, और एक गेज टाई रॉड लगातार विफल हो जाती है, यानी 9 गेज टाई रॉड और 9 जोड़ी रेल ब्रेसिज़ 25 मीटर रेल के बीच रखी जाती हैं।
