उत्पाद विवरण:
|
| क्षैतिज माप सीमा: | 1418 ± 25 मिमी | लंबवत माप सीमा: | 100 ± 10 मिमी |
|---|---|---|---|
| शुद्धता: | ±0.5 मिमी | ||
| हाई लाइट: | 0.5 मिमी रेल ट्रैक मापने के उपकरण,ओडीएम रेल ट्रैक मापने के उपकरण |
||

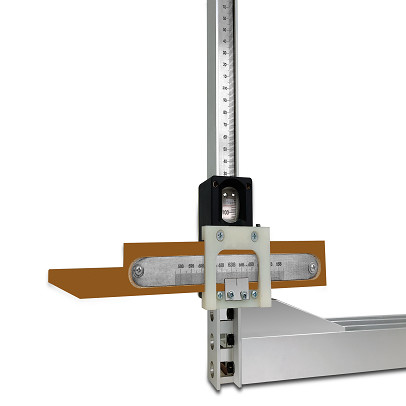

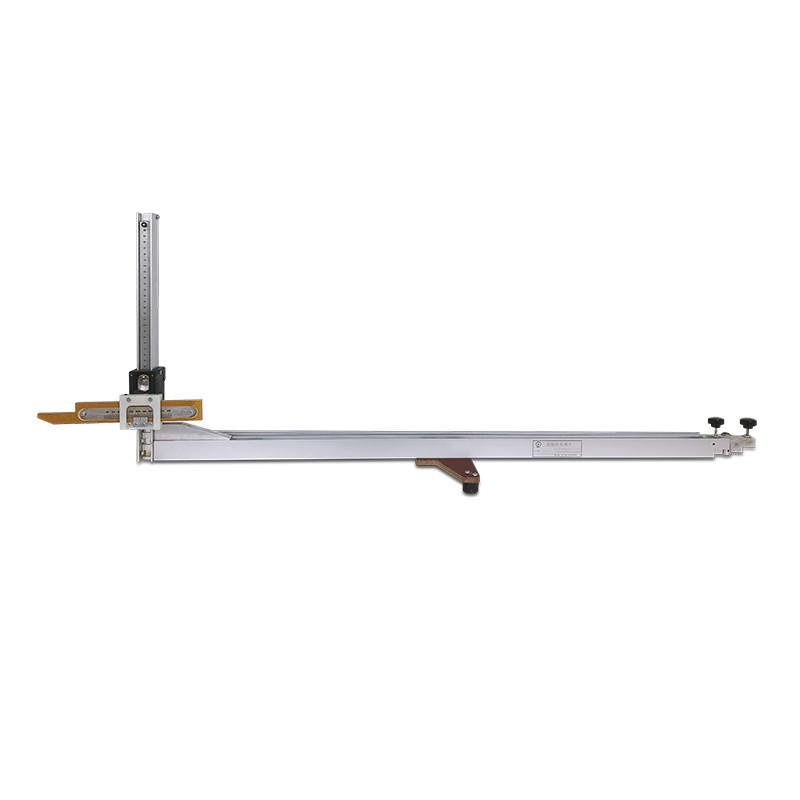

संपर्क रेल गेज, जिसे तीसरा रेल गेज भी कहा जाता है, संपर्क रेल की गाइड ऊंचाई (संपर्क गेज ट्रैक की क्षैतिज सतह के बीच लंबवत दूरी) और पुल आउट वैल्यू (आंतरिक सतह के बीच क्षैतिज दूरी) को मापने के लिए एक विशेष माप उपकरण है। संपर्क गेज ट्रैक) रेल पारगमन में।
डिजिटल डिस्प्ले गेज के लिए सहायक माप उपकरण, जिसमें गेज के मुख्य भाग के नीचे के दोनों सिरों पर अलग-अलग रूप से स्थापित रोलिंग माप संरचना शामिल है और गेज को रोल करने के लिए डिजिटल गेज के बीच में एक पुश तंत्र स्थापित किया गया है।रोलिंग माप संरचना में एक इंस्टॉलेशन बॉडी शामिल है, इंस्टॉलेशन बॉडी को निश्चित अंत या गेज शासक निकाय के मापने वाले अंत के साथ फिक्सिंग के लिए एक इंस्टॉलेशन ग्रूव प्रदान किया जाता है, और इंस्टॉलेशन बॉडी के सामने और पीछे के सिरों को क्रमशः एक पर सेट किया जाता है स्थापना नाली के किनारे।एक मापने वाला पहिया है, इंस्टॉलेशन बॉडी के किनारे के मध्य भाग को इंस्टॉलेशन ग्रूव से दूर गेज शासक के मुख्य शरीर का समर्थन करने के लिए एक सहायक पहिया प्रदान किया जाता है, और आगे और पीछे के सिरों को चलने के लिए रोलिंग व्हील के साथ प्रदान किया जाता है रेल की सतह पर।संरचना सरल है और डिजाइन उचित है, ताकि गेज गेज रेल पर लागू किया जा सके, और यह बार-बार समायोजन के बिना गेज माप की आवश्यकताओं को पूरा कर सकता है, ताकि लाइन निरीक्षण बिंदु माप से लाइन माप में बदल जाए, और लाइन निरीक्षण का पूरा कवरेज महसूस किया जाता है।
संपर्क रेल (तीसरी रेल) गेज में हैसी . के लाभअनुकूलन योग्य, फोल्ड करने योग्य और ले जाने में आसान, इन्सुलेशन।
गेज गेज बॉडी, स्लाइडिंग गेज ब्लॉक, फिक्स्ड गेज ब्लॉक, गेज और हैंडल सहित दो आंतरिक ब्रेक रेल के शीर्ष के बीच न्यूनतम दूरी को मापने के लिए इस्तेमाल किया जाने वाला गेज गेज।हैंडल गेज गेज बॉडी के बीच में स्थापित है।मुख्य शरीर के नीचे एक ढलान प्रदान किया गया है, और ढलान में पुल रॉड, स्लाइडर्स और स्प्रिंग मैकेनिज्म हैं।पुल रॉड गेज गेज के मुख्य शरीर के स्लॉट में स्थापित होते हैं।गेज ब्लॉक च्यूट में स्प्रिंग टेंशन के माध्यम से ब्रेक रेल को जकड़ लेता है, निश्चित मापने वाला ब्लॉक गेज शासक के मुख्य शरीर के नीचे के एक तरफ स्थित होता है, और गेज गेज का मुख्य शरीर भी एक शासक के साथ प्रदान किया जाता है .मौजूदा माप उपकरणों की तुलना में, उपयोगिता मॉडल में सरल माप, उच्च माप सटीकता, कोई मानवीय कारक और सुविधाजनक ले जाने की विशेषताएं हैं।
इकाई (मिमी)
| नमूना | क्षैतिज माप सीमा | लंबवत माप सीमा | शुद्धता |
| एलजे-जेसीजी-I | अनुकूलित करें | अनुकूलित करें | ± 0.5 मिमी |
