उत्पाद विवरण:
|
| उत्पाद: | स्टील रेल बन्धन के लिए रेलवे फिशप्लेट | मानक: | यूआईसी, अरेमा, एएसटीएम, बीएस, टीबी |
|---|---|---|---|
| विशिष्टता (किलोग्राम / एम):: | 38KG.43KG.50KG.60KG.QU70.QU80.QU100.QU120 | छेद: | 4, 6 छेद |
| प्रयोग: | हल्की रेल, भारी रेल जोड़ने के लिए | मद: | कार्बन स्टील रेलवे ट्रैक |

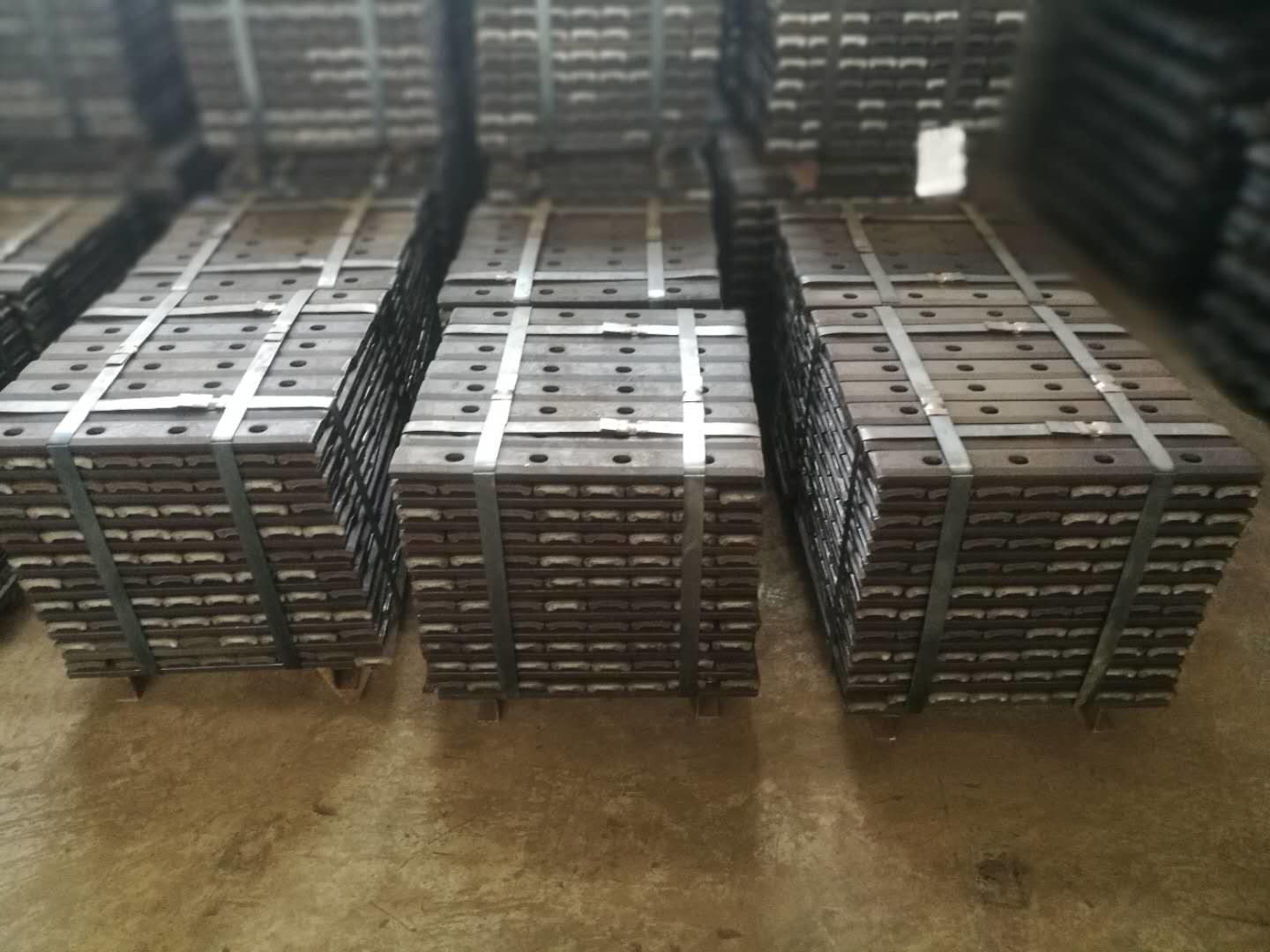

| नाम: | रेल फास्टनर के लिए फिश प्लेट Uic 54 रेलवे बन्धन रेलवे के लिए फिशप्लेट रेल की 50 किग्रा संयुक्त पट्टी | पैकेजिंग: | पैलेट या समुद्र में चलने योग्य पैकिंग पर। |
| हाई लाइट: | 50 किग्रा रेलवे फिश प्लेट्स,रेलवे फिश प्लेट्स यूआईसी 54,6होल्स फिश प्लेट रेलवे |
||

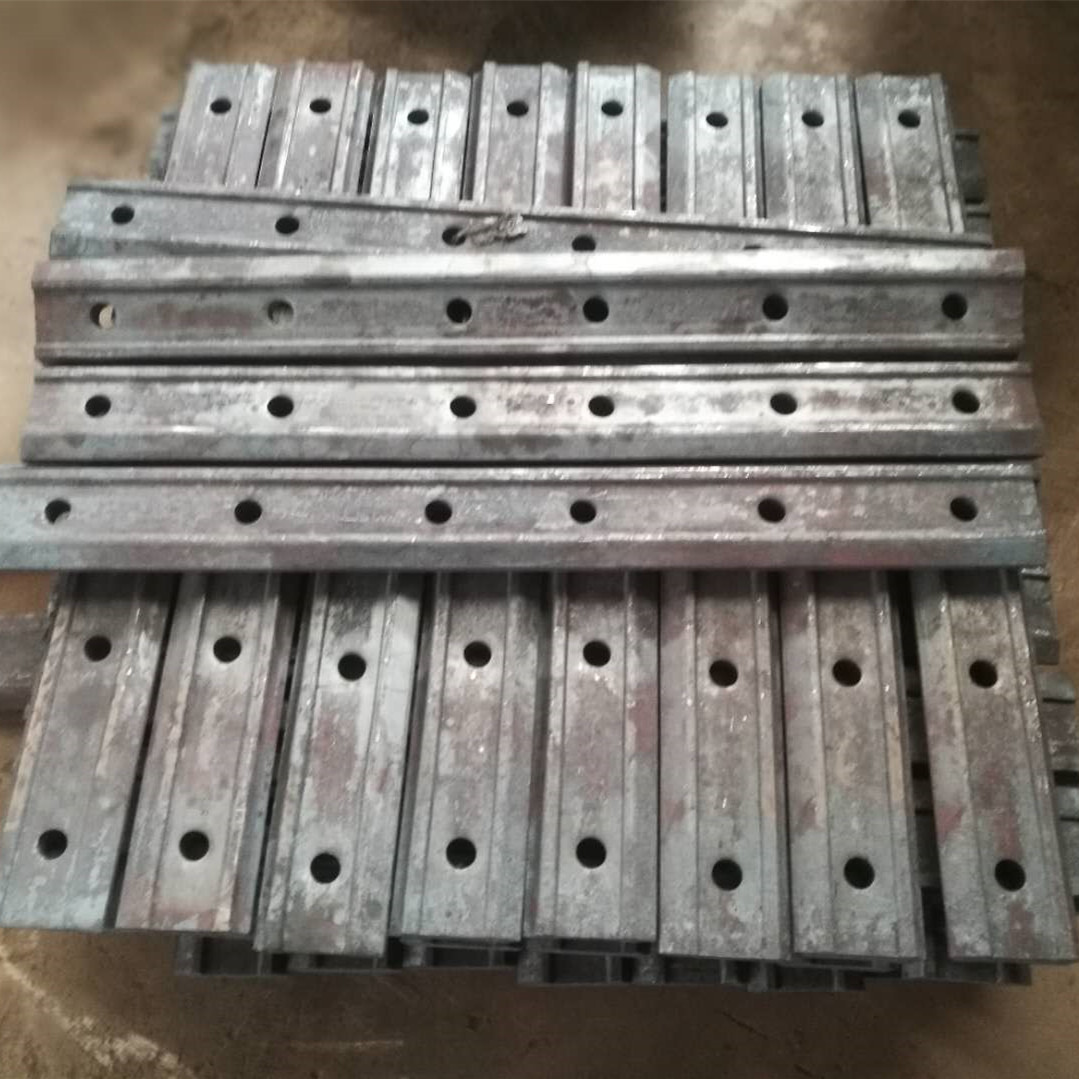

रेल फास्टनर के लिए फिश प्लेट Uic 54 रेलवे फास्टनिंग फिशप्लेट रेलवे के लिए 50 किग्रा रेल की संयुक्त पट्टी
परिचय
फिशटेल स्प्लिंट (ट्रैक जॉइंट स्प्लिंट) को आमतौर पर स्प्लिंट के रूप में जाना जाता है, जिसे फिशटेल प्लेट भी कहा जाता है, जो ट्रैक जॉइंट में एक कनेक्टिंग भूमिका निभाता है।हल्की रेल, भारी रेल और लिफ्ट रेल में विभाजित।फिशप्लेट एक कनेक्टिंग फास्टनर है जिसका उपयोग ट्रैक और ट्रैक के बीच कनेक्शन के लिए किया जाता है।
फिश प्लेट के मॉडल को रेल के अनुसार 8 किग्रा, 9 किग्रा, 12 किग्रा, 15 किग्रा, 18 किग्रा, 22 किग्रा, 24 किग्रा, 30 किग्रा, 38 किग्रा, 43 किग्रा, 50 किग्रा, 60 किग्रा, 75 किग्रा में विभाजित किया जा सकता है।
लाइट रेल फिशप्लेट में 8KG.9KG.12KG.15KG.18KG.22KG.24KG.30KG है।इंसुलेटेड लाइट रेल फिशप्लेट को रोड स्प्लिंट के रूप में भी जाना जाता है।
हैवी रेल फिश प्लेट में 38KG.43KG.50KG.60KG.QU70.QU80.QU100.QU120 है, जिसे लिफ्टिंग रेल इंक्लाइन ज्वाइंट स्प्लिंट के रूप में भी जाना जाता है।
मछली प्लेट उपस्थिति गुणवत्ता:
(1) लुढ़कने के बाद रेल सीधी होगी और उसमें महत्वपूर्ण मोड़ और मरोड़ नहीं होगा।प्रकाश और भारी रेल के स्थानीय झुकने और मरोड़ के लिए और उनके सुधार की मात्रा के लिए, रेल अंत चेहरों का झुकाव मानक से अधिक नहीं होना चाहिए।
(2) रेल की सतह साफ और चिकनी होनी चाहिए, और दरारें, क्रस्टिंग या खरोंच जैसे कोई दोष नहीं होने चाहिए;अंतिम चेहरों में सिकुड़न के निशान और इंटरलेयर्स नहीं होने चाहिए।प्रकाश और भारी रेल की समग्र सतह के लिए अनुमत दोषों और ज्यामितीय मात्राओं की सीमा मानक से अधिक नहीं होनी चाहिए।
फिशप्लेट सामग्री: जाली इस्पात
विशिष्टता: ये फिश प्लेट लाइट रेल, हेवी रेल और क्रेन रेल पर लागू हो सकती है।इसके अलावा ड्राइंग ग्राहकों के अनुसार उत्पादन कर सकते हैं।
ब्रिटिश मानक मछली प्लेट |
||
प्रकार |
मानक |
सामग्री |
बीएस75आर |
बीएस47-1 | यूरोपीय ग्रेड 700 |
बीएस80ए |
||
बीएस90ए |
||
बीएस100ए |
||
बीएस113ए |
||
जीबी/टीबी मानक मछली प्लेट |
||
प्रकार |
मानक |
सामग्री |
43 किलो |
टीबी/टी 2345-2008 | बी 7 |
50 किलो |
||
60 किग्रा |
||
75KG |
||
जेआईएस मानक मछली प्लेट |
||
प्रकार |
मानक |
सामग्री |
37 ए |
जेआईएस ई 1102-2001 | एसएस 490 एस20सी |
50एन |
||
सीआर73 |
||
सीआर100 |
||
बीएस113ए |
||
AREMA 2007 मानक मछली प्लेट |
||
प्रकार |
मानक |
सामग्री |
रास्ता |
अरेमा 2007 | अरेमा ग्रेड/इस्पात ग्रेड55# |
100lb.ASCE |
||
115आरई |
||
132आरई |
||
136आरई |
||
क्रेन रेल मानक मछली प्लेट |
||
प्रकार |
मानक |
सामग्री |
104lb.सीआर |
टीबी/टी 2345-2008 | बी 7 |
105lb.सीआर |
||
135lb.सीआर |
||
171lb.सीआर |
||
1751बी.सीआर |
||

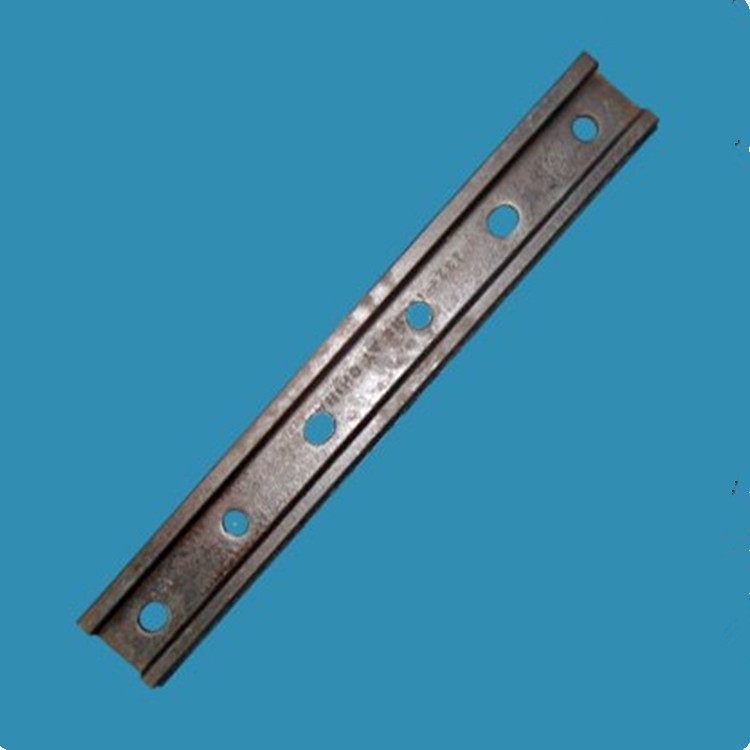

मानक लंबाई: 914.4 मिमी ड्रिल छेद या छिद्रण, चार छेद या छह छेद। |
||
रेल फास्टनर के लिए फिश प्लेट Uic 54 रेलवे फास्टनिंग फिशप्लेट रेलवे के लिए 50 किग्रा रेल की संयुक्त पट्टी
प्रत्येक रेल एप्लिकेशन अलग है और दक्षता और जीवनकाल को अधिकतम करने के लिए इंजीनियर होना चाहिए, इसलिए इस लक्ष्य को प्राप्त करने के लिए सही रेल का चयन महत्वपूर्ण है।
| प्रकार | सी | बी | ए | डी | वजन (किलो / एम ) | मानक |
| पी18 | 40 | 80 | 90 | 10 | 18.06 | वाईबी222-63 |
| पी 24 | 51 | 92 | 107 | 10.9 | 24.46 | वाईबी222-63 |
| पी22 | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | जीबी11264-89 |
| पी30 | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | GB11264-89 |
| पी38 | 68 | 114 | 134 | 13 | 38.72 | GB183-63 |
| पी43 | 70 | 114 | 140 | 14.5 | 44.65 | GB183-63 |
| पी50 | 70 | 132 | 152 | 15.5 | 51.51 | जीबी 183-63 |
| QU70 | 70 | 120 | 120 | 28 | 52.8 | जीबी3426-82 |
| QU80 | 80 | 130 | 130 | 32 | 63.69 | जीबी3426-82 |
| QU100 | 100 | 150 | 150 | 38 | 88.96 | जीबी3426-82 |
| QU120 | 120 | 170 | 170 | 44 | 118.1 | जीबी3426-82 |
| नमूना | एस (मिमी) |
एस 1 (मिमी) |
एस 2 (मिमी) |
S3 (मिमी) |
एस 4 (मिमी) |
S5 (मिमी) |
रेल का आकार |
| एफपी-24 | 400 | 29 | 98 | 137 | 98 | - | पी18/पी22/पी24 |
| एफपी-30 | 490 | 36 | 128 | 127 | 128 | - | पी30 |
| एफपी-38 | 790 | 65 | 160 | 110 | 120 | - | पी38/पी43 |
| एफपी-80 | 500 | 52.5 | 121 | 138.5 | 120 | 43 | QU70 / QU80 |
इसके अलावा, यह उल्लेखनीय है कि कुछ विशेष-उद्देश्य वाले फिशप्लेट या विशेष भागों के लिए उपयोग किए जाते हैं, जैसे कि विशेष आकार के फिशप्लेट, फोर्क-टो फिशप्लेट या सुरंगों में उपयोग किए जाने वाले फिशप्लेट, अधिक जटिल तनाव की स्थिति के कारण, रखरखाव अधिक कठिन होता है, और यह अक्सर कुछ संक्षारक हवा से प्रभावित होता है, इसलिए विफलता दर अक्सर सामान्य फिशप्लेट की तुलना में अधिक होती है, और लाइन को नुकसान भी अधिक होता है, इसलिए इस पर पर्याप्त ध्यान दिया जाना चाहिए
जीवन भर की गारंटी
दरार निर्माण और फिशप्लेट के विस्तार की प्रक्रिया के अनुसार, और असफल फिशप्लेट के हमारे मोटे आँकड़ों से, सामग्री के कारण प्रारंभिक विफलता काफी अनुपात के लिए होती है, विशेष रूप से मोटे अनाज या गंभीर मिश्रित क्रिस्टल के कारण सामग्री की भंगुरता में वृद्धि .मामला।इसके अलावा, सामग्री की सतह के डीकार्बराइजेशन पर भी पर्याप्त ध्यान दिया जाना चाहिए।इसलिए, फिशप्लेट का उत्पादन उत्पादन प्रक्रिया और निर्धारित गर्मी उपचार प्रणाली के अनुसार सख्त रूप से किया जाना चाहिए, और साथ ही, सामग्री के कारण होने वाली शुरुआती विफलता को कम करने के लिए गुणवत्ता निरीक्षण पारित किया जाना चाहिए।इसके अलावा, मछली प्लेट की जटिल उपयोग की स्थिति के दृष्टिकोण से, इसकी उत्पादन गुणवत्ता सुनिश्चित करना भी सबसे प्रभावी सुरक्षा उपायों में से एक है।
रेल फास्टनर के लिए फिश प्लेट Uic 54 रेलवे फास्टनिंग फिशप्लेट रेलवे के लिए 50 किग्रा रेल की संयुक्त पट्टी
फिश प्लेट की दरारें कम करें:
फिशप्लेट दरारों की घटना और विकास के तंत्र और थकान को कम करने के सिद्धांत के अनुसार, दरार पीढ़ी को प्रभावित करने वाले तीन महत्वपूर्ण कारक, अर्थात् घर्षण गुणांक, पर्ची आयाम और संपर्क दबाव, दरार पीढ़ी की संभावना को कम करने के लिए माना जा सकता है।
(1) घर्षण गुणांक को कम करें।यह विभिन्न चैनलों के माध्यम से प्राप्त किया जा सकता है, जैसे सतह के उपचार, सतह की गुणवत्ता में सुधार या सामग्री संपर्क सतह पर किसी प्रकार के मध्यस्थ को जोड़ना।
(2) पर्ची के आयाम को कम करें।यानी रेल और फिशप्लेट के बीच सापेक्ष क्रिया के आयाम को कम करना।रेल और फिशप्लेट के बीच कसने वाले बल को समायोजित करके, या संयुक्त स्थिति में सुधार करके और प्रभाव प्रभाव को कम करके पर्ची आयाम को कम किया जा सकता है।यह देखा गया है कि ग्लू-बॉन्ड फिशप्लेट्स शायद ही कभी फ्रैक्चर होते हैं, जो फिशप्लेट्स के जीवन पर स्लिप आयाम को नियंत्रित करने के प्रभाव को भी इंगित करता है।
(3) संपर्क दबाव कम करें।संपर्क दबाव को प्रभावित करने वाले कई कारक हैं, और संपर्क दबाव को कम करने से रेल और फिशप्लेट के बीच संपर्क बल की ताकत कम हो जाएगी।काम करने की स्थिति, एक्सल लोड, वाहन की गति आदि का उस पर अधिक प्रभाव पड़ेगा, जिनमें से कुछ को काम करने की स्थिति, जैसे लोड, वाहन की गति आदि के तहत सहन किया जाना चाहिए, और कुछ को काम करने की स्थिति में सुधार करके समायोजित किया जा सकता है, जैसे उचित अच्छे रेल जोड़ों को बनाए रखने, अच्छे संयुक्त रखरखाव आदि के रूप में। इसके अलावा, रेल और फिशप्लेट की संभोग सतह का आकार भी संपर्क दबाव के आकार को प्रभावित करेगा।
रेलवे भागों के उत्पाद हम प्रदान कर सकते हैं:
1, रेल स्पाइक श्रृंखला: रेल स्क्रू स्पाइक, रेल डॉग स्पाइक, रेल लोचदार स्पाइक इत्यादि।
2, ट्रैक बोल्ट श्रृंखला: ट्रैक बोल्ट, सेगमेंट बोल्ट, मेट्रो बोल्ट, टनल बोल्ट, हेक्स बोल्ट, स्क्वायर बोल्ट, टर्नआउट बोल्ट, फिशटेल बोल्ट, टी बोल्ट आदि
3, रेल क्लिप श्रृंखला: नाबला रेल क्लिप, लोचदार रेल क्लिप, एसकेएल रेल तनाव क्लैंप, ओ रेल क्लिप, गेज लॉक क्लिप इत्यादि।
4, स्टील रेल श्रृंखला: रेलवे रेल, क्रेन रेल, खनन रेल, सिर के ऊपर रेल, आदि
5, स्टील रेल पहियों श्रृंखला: ट्रेन के पहिये, क्रेन के पहिये, हाई-रेल वाहन के पहिये, आदि
6, अन्य सामग्री और सहायक उपकरण: रेल गेज इंसुलेटर, रेल रबर पैड, रेल फिश प्लेट, नट, रेल प्लास्टिक डॉवेल, रेल टाई प्लेट, स्प्रिंग वॉशर, फ्लैट वॉशर, कास्ट आयरन इंसर्ट, एंटी क्रीपर, रेल गेज रॉड आदि।
हम अन्य संबंधित उत्पादों के साथ क्रेन रेल और एलेवेटर गाइड रेल के लिए रेल फास्टिंग भी बनाते हैं।हम जीबी/टीबी (चीनी राष्ट्रीय मानकों और रेलवे मानकों), एरिया, यूआईसी, बीएस, डीआईएन, एएसटीएम, और एएस मानकों के अनुसार निर्माण करते हैं।
हमारे उत्पादों को मुख्य रूप से गर्म फोर्जिंग के माध्यम से बनाया जाता है।
रेल स्क्रू स्पाइक्स के धागे विशेष थ्रेडिंग मशीनों के साथ हॉट रोलिंग द्वारा बनाए जाते हैं।
हम मीट्रिक धागे, बीएस, बीएसडब्ल्यू, टीआर धागा, या गोल धागे का उत्पादन करते हैं।
हमारे उच्च शक्ति बोल्ट कक्षा 4.8, 4.6, 5.6, 5.8, 6.8, 8.8, 10.9, और 12.9 के विभिन्न विनिर्देशों में आते हैं।विभिन्न प्रकार के गैर-मानक बन्धन भी उपलब्ध हैं।हम ग्राहक के चित्र या नमूने का उपयोग करके अपने उत्पादों को अनुकूलित कर सकते हैं।
हमें क्यों चुनें:
1. कंपनी उद्योग में अग्रणी स्थिति में है और उसने एसजीएस-आईएसओ 9 001: 2008 गुणवत्ता प्रणाली प्रमाणन और सीआरसीसी प्रमाणीकरण प्राप्त किया है।गुणवत्ता की गारंटी है।
2. हमारे पास 8 पेशेवर बिक्री कर्मचारी और 60 से अधिक पेशेवर इंजीनियर हैं।आपके रेलवे अनुकूलित उत्पादों के लिए पेशेवर और तेज़ सुझाव और कोटेशन प्रदान कर सकते हैं
3. मसानशान एक बंदरगाह शहर है।हम आपको तेज़ शिपिंग सेवाएं प्रदान कर सकते हैं
4. 20 साल का उत्पादन और बिक्री का अनुभव।समय पर आपके लिए सभी प्रकार की बिक्री के बाद की समस्याओं से निपटें।
Kingrail विभिन्न रेलवे उत्पादों की आपूर्ति करता है:
रेलकार स्पेयर्स: व्हील्स, एक्सल, बियरिंग्स, शाफ्ट्स, बोगी स्पेयर्स, फोर्जिंग और कास्टिंग उत्पाद
रेल ट्रैक सामग्री: फिस्प्लेट, स्टील रेल और सहायक उपकरण, टाई प्लेट, क्लिप, बोल्ट और नट, आदि
छोटे और बड़े दोनों आदेशों का स्वागत है!
व्यक्ति से संपर्क करें: maggie
दूरभाष: +8619945038330
