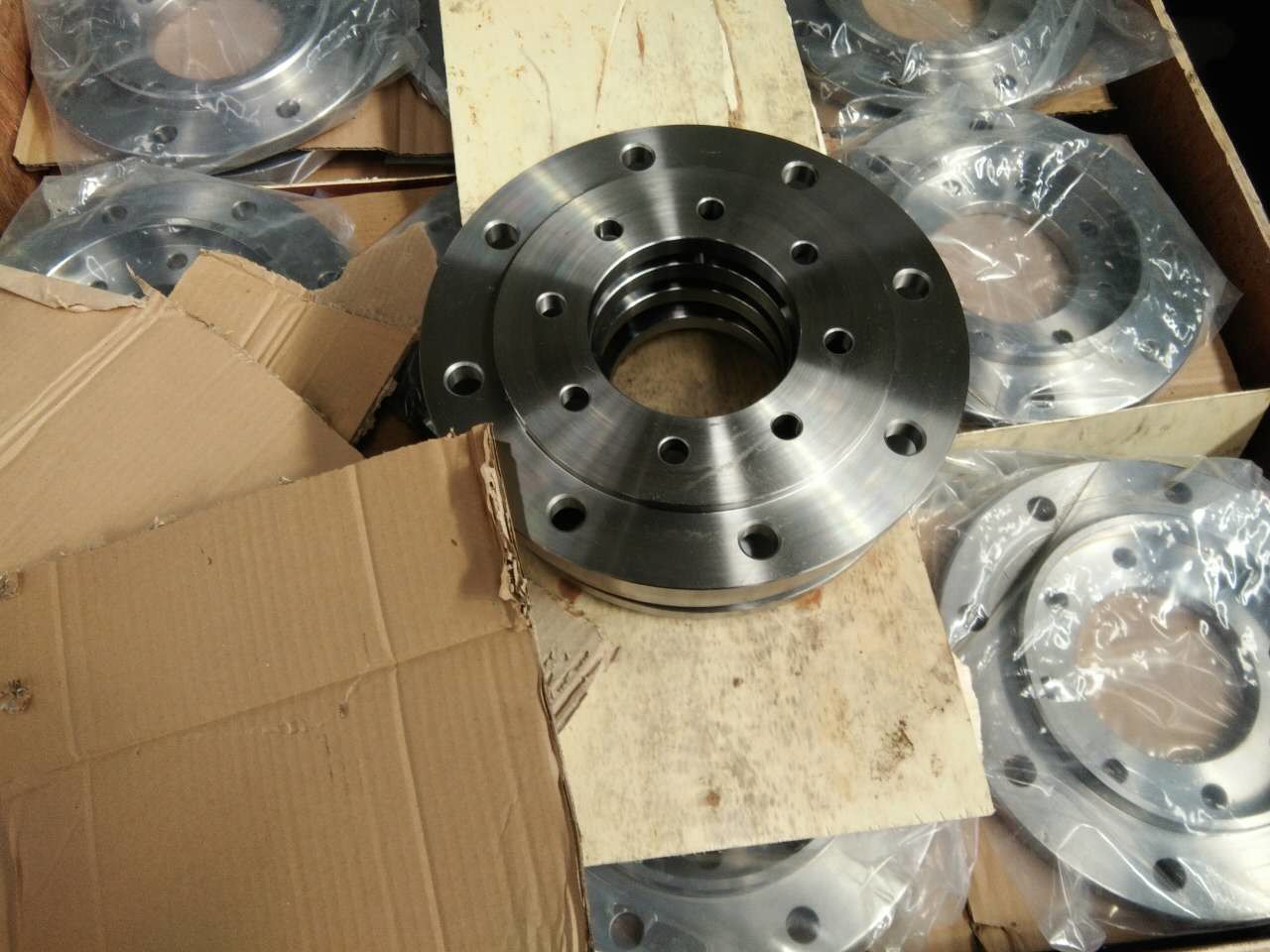

जाली स्टेनलेस स्टील प्लेट निकला हुआ किनारा EN1092 DN150 PN16 ANSI मानक:

जाली स्टेनलेस स्टील प्लेट निकला हुआ किनारा EN1092 DN150 PN16 ANSI मानक का परिचय:

निकला हुआ किनारा, जिसे निकला हुआ किनारा या निकला हुआ किनारा भी कहा जाता है।फ्लैंगेस शाफ्ट के बीच परस्पर जुड़े हुए हिस्से हैं और पाइप के सिरों के बीच कनेक्शन के लिए उपयोग किए जाते हैं;वे दो उपकरणों के बीच कनेक्शन के लिए उपकरणों के इनलेट और आउटलेट पर फ्लैंग्स के रूप में भी उपयोग किए जाते हैं, जैसे कि रेड्यूसर फ्लैंगेस।निकला हुआ किनारा कनेक्शन या निकला हुआ किनारा संयुक्त एक अलग करने योग्य कनेक्शन को संदर्भित करता है जिसमें फ्लैंग्स, गास्केट और बोल्ट संयुक्त सीलिंग संरचनाओं के एक सेट के रूप में एक दूसरे से जुड़े होते हैं।पाइप निकला हुआ किनारा पाइपलाइन स्थापना में पाइपिंग के लिए उपयोग किए गए निकला हुआ किनारा को संदर्भित करता है, और उपकरण पर उपयोग किया जाता है, उपकरण के इनलेट और आउटलेट फ्लैंग्स को संदर्भित करता है।फ्लैंग्स पर छेद होते हैं, और बोल्ट दो फ्लैंग्स को कसकर जुड़े हुए होते हैं।फ्लैंगेस को गास्केट के साथ सील कर दिया जाता है।निकला हुआ किनारा थ्रेडेड कनेक्शन (थ्रेड कनेक्शन) निकला हुआ किनारा, वेल्डिंग निकला हुआ किनारा और क्लिप निकला हुआ किनारा में विभाजित है।फ्लैंगेस का उपयोग जोड़े में किया जाता है, वायर फ्लैंग्स का उपयोग कम दबाव वाली पाइपलाइनों के लिए किया जा सकता है, और वेल्डेड फ्लैंग्स का उपयोग चार किलोग्राम से ऊपर के दबाव के लिए किया जा सकता है।दो फ्लैंगेस के बीच एक गैस्केट जोड़ें और उन्हें बोल्ट के साथ जकड़ें।अलग-अलग दबाव वाले फ्लैंग्स में अलग-अलग मोटाई होती है, और वे अलग-अलग बोल्ट का उपयोग करते हैं।जब पंप और वाल्व पाइपलाइनों से जुड़े होते हैं, तो इन उपकरणों के कुछ हिस्सों को संबंधित निकला हुआ किनारा आकार में भी बनाया जाता है, जिसे निकला हुआ किनारा कनेक्शन भी कहा जाता है।किसी भी कनेक्शन भागों को दो विमानों की परिधि पर बोल्ट किया जाता है और एक ही समय में बंद कर दिया जाता है, उन्हें आम तौर पर "फ़्लैंग्स" कहा जाता है, जैसे वेंटिलेशन नलिकाओं का कनेक्शन, ऐसे हिस्सों को "निकला हुआ किनारा भाग" कहा जा सकता है।लेकिन यह कनेक्शन केवल उपकरण का एक हिस्सा है, जैसे निकला हुआ किनारा और पानी पंप के बीच संबंध, पानी पंप को "निकला हुआ किनारा भागों" कहना आसान नहीं है।छोटे वाले, जैसे कि वाल्व, को "निकला हुआ किनारा भाग" कहा जा सकता है

वर्गीकरण
1. रासायनिक उद्योग (एचजी) उद्योग मानक के अनुसार: अभिन्न निकला हुआ किनारा (आईएफ), थ्रेडेड निकला हुआ किनारा (टीएच), प्लेट फ्लैट वेल्डिंग निकला हुआ किनारा (पीएल), गर्दन बट वेल्डिंग निकला हुआ किनारा (डब्ल्यूएन), गर्दन फ्लैट वेल्डिंग निकला हुआ किनारा (एसओ), सॉकेट वेल्डिंग निकला हुआ किनारा (एसडब्ल्यू), बट वेल्डिंग रिंग ढीला निकला हुआ किनारा (पीजे / एसई), फ्लैट वेल्डिंग रिंग ढीला निकला हुआ किनारा (पीजे / आरजे), अस्तर निकला हुआ किनारा कवर (बीएल (एस)), निकला हुआ किनारा कवर (बीएल) [2]।
2. पेट्रोकेमिकल (एसएच) उद्योग मानक के अनुसार: थ्रेडेड निकला हुआ किनारा (पीटी), बट वेल्डिंग निकला हुआ किनारा (डब्ल्यूएन), फ्लैट वेल्डिंग निकला हुआ किनारा (एसओ), सॉकेट वेल्डिंग निकला हुआ किनारा (एसडब्ल्यू), ढीला निकला हुआ किनारा (एलजे), निकला हुआ किनारा कवर (नहीं दिखाया गया है) )
3. मैकेनिकल (जेबी) उद्योग मानक के अनुसार: अभिन्न निकला हुआ किनारा, बट वेल्डिंग निकला हुआ किनारा, प्लेट फ्लैट वेल्डिंग निकला हुआ किनारा, बट वेल्डिंग रिंग प्लेट ढीला निकला हुआ किनारा, फ्लैट वेल्डिंग रिंग प्लेट ढीला निकला हुआ किनारा, निकला हुआ किनारा रिंग प्लेट ढीला निकला हुआ किनारा, निकला हुआ किनारा कवर।
4. राष्ट्रीय (जीबी) मानक के अनुसार: अभिन्न निकला हुआ किनारा, पिरोया निकला हुआ किनारा, बट वेल्डिंग निकला हुआ किनारा, गर्दन के साथ फ्लैट वेल्डिंग निकला हुआ किनारा, गर्दन के साथ सॉकेट वेल्डिंग निकला हुआ किनारा, गर्दन के साथ बट वेल्डिंग की अंगूठी ढीला निकला हुआ किनारा, प्लेट फ्लैट निकला हुआ किनारा वेल्डिंग निकला हुआ किनारा, बट वेल्डिंग की अंगूठी प्लेट ढीला निकला हुआ किनारा, फ्लैट वेल्डिंग रिंग प्लेट ढीला निकला हुआ किनारा, निकला हुआ किनारा रिंग प्लेट ढीला निकला हुआ किनारा, निकला हुआ किनारा कवर।
सामग्री
WCB (कार्बन स्टील), LCB (निम्न तापमान कार्बन स्टील), LC3 (3.5% निकल स्टील), WC5 (1.25% क्रोमियम 0.5% मोलिब्डेनम स्टील), WC9 (2.25% क्रोमियम), C5 (5% क्रोमियम 0.5% मोलिब्डेनम), C12 (9% क्रोमियम 1% मोलिब्डेनम), CA6NM (4 (12% क्रोमियम स्टील), CA15 (4) (12% क्रोमियम), CF8M (316 स्टेनलेस स्टील), CF8C (347 स्टेनलेस स्टील), CF8 (304 स्टेनलेस स्टील) , CF3 (304L) स्टेनलेस स्टील), CF3M (316L स्टेनलेस स्टील), CN7M (अलॉय स्टील), M35-1 (मोनेल), N7M (हास्टल अलॉय बी), CW6M (हस्ता निकेल अलॉय सी), CY40 (इनकोनेल) प्रतीक्षा करें।

कनेक्शन विधि

निकला हुआ किनारा कनेक्शन पहले एक निकला हुआ किनारा प्लेट पर दो पाइप, पाइप फिटिंग या उपकरण को ठीक करना है, दो निकला हुआ किनारा प्लेटों के बीच निकला हुआ किनारा पैड जोड़ना है, और कनेक्शन को पूरा करने के लिए बोल्ट के साथ उन्हें एक साथ जकड़ना है।कुछ पाइप फिटिंग और उपकरणों में पहले से ही अपने स्वयं के फ्लैंगेस होते हैं, जो कि फ्लैंग्ड कनेक्शन भी होते हैं।पाइपलाइन निर्माण में निकला हुआ किनारा कनेक्शन एक महत्वपूर्ण कनेक्शन विधि है।निकला हुआ किनारा कनेक्शन का उपयोग करना आसान है और अधिक दबाव का सामना कर सकता है।औद्योगिक पाइपिंग में, घर के भीतर, पाइप व्यास छोटा होता है, और यह कम दबाव होता है, और निकला हुआ किनारा कनेक्शन दिखाई नहीं देता है।यदि आप बॉयलर रूम या प्रोडक्शन साइट में हैं, तो हर जगह फंसे हुए पाइप और उपकरण हैं।[1]
कनेक्शन विधि के अनुसार, निकला हुआ किनारा कनेक्शन प्रकार में विभाजित किया जा सकता है: प्लेट फ्लैट वेल्डिंग निकला हुआ किनारा, गर्दन के साथ फ्लैट वेल्डिंग निकला हुआ किनारा, गर्दन के साथ बट वेल्डिंग निकला हुआ किनारा, सॉकेट वेल्डिंग निकला हुआ किनारा, थ्रेडेड निकला हुआ किनारा, निकला हुआ किनारा कवर, गर्दन के साथ बट वेल्डिंग रिंग ढीला निकला हुआ किनारा, फ्लैट वेल्डिंग रिंग ढीला निकला हुआ किनारा, अंगूठी नाली चेहरा निकला हुआ किनारा और निकला हुआ किनारा कवर, बड़े व्यास फ्लैट निकला हुआ किनारा, बड़े व्यास उच्च गर्दन निकला हुआ किनारा, आठ-वर्ण अंधा प्लेट, बट वेल्डिंग अंगूठी ढीला निकला हुआ किनारा, आदि।

उपयोग
क्योंकि निकला हुआ किनारा अच्छा व्यापक प्रदर्शन है, यह व्यापक रूप से रासायनिक, निर्माण, जल आपूर्ति, जल निकासी, पेट्रोलियम, प्रकाश और भारी उद्योग, प्रशीतन, स्वच्छता, नलसाजी, अग्नि सुरक्षा, विद्युत शक्ति, एयरोस्पेस, जहाज निर्माण और अन्य बुनियादी परियोजनाओं में उपयोग किया जाता है।
संबंधित श्रेणियाँ
(1) निकला हुआ किनारा कम करना
उत्पाद का नाम: रेड्यूसर निकला हुआ किनारा
तकनीकी पैरामीटर: राष्ट्रीय मानकों के अनुसार
गुणवत्ता मानक: राज्य द्वारा तैयार किए गए प्रासंगिक मानकों के अनुसार सख्ती से निर्मित
उत्पाद निर्दिष्टीकरण: DN15-DN2000

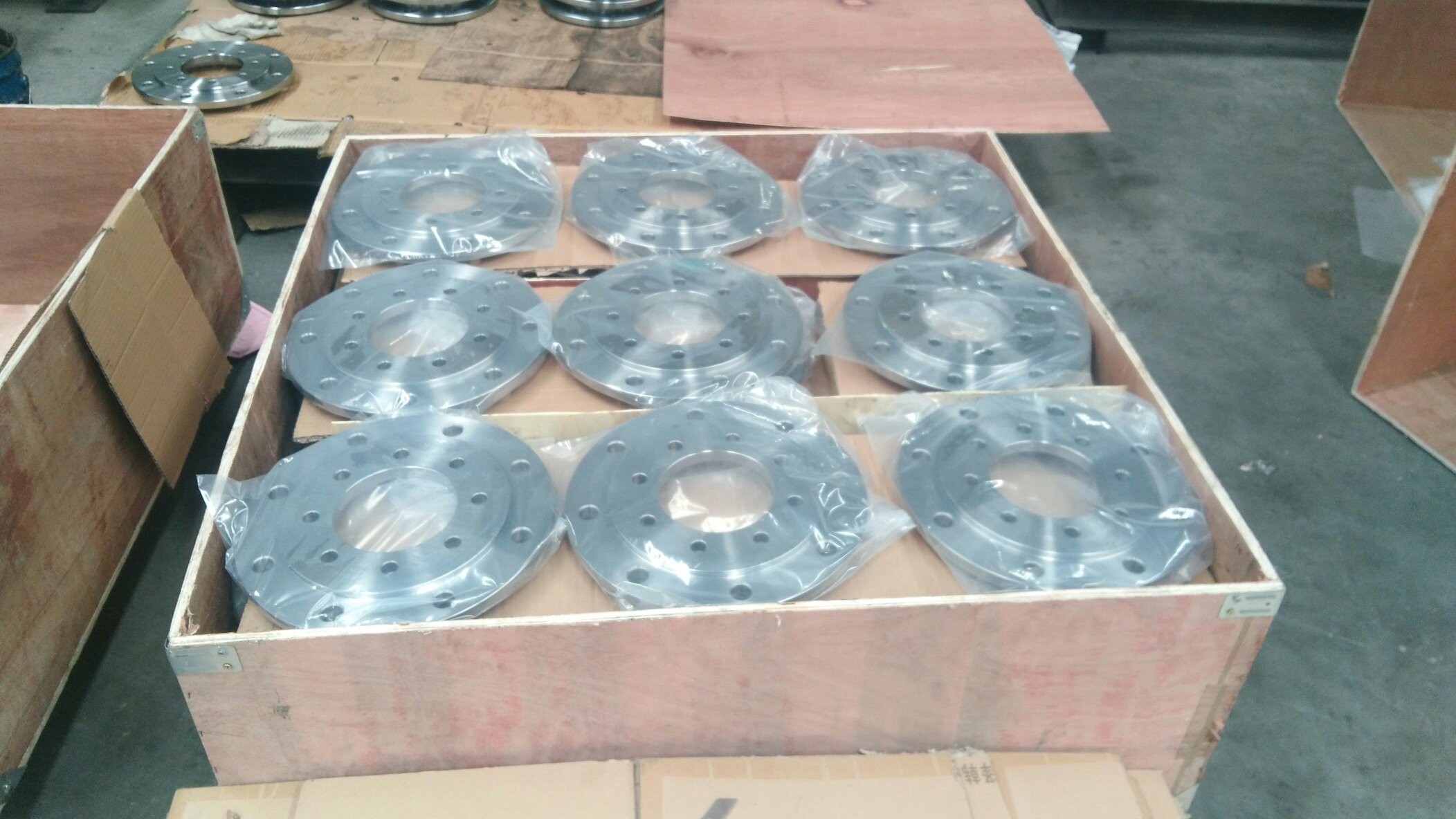

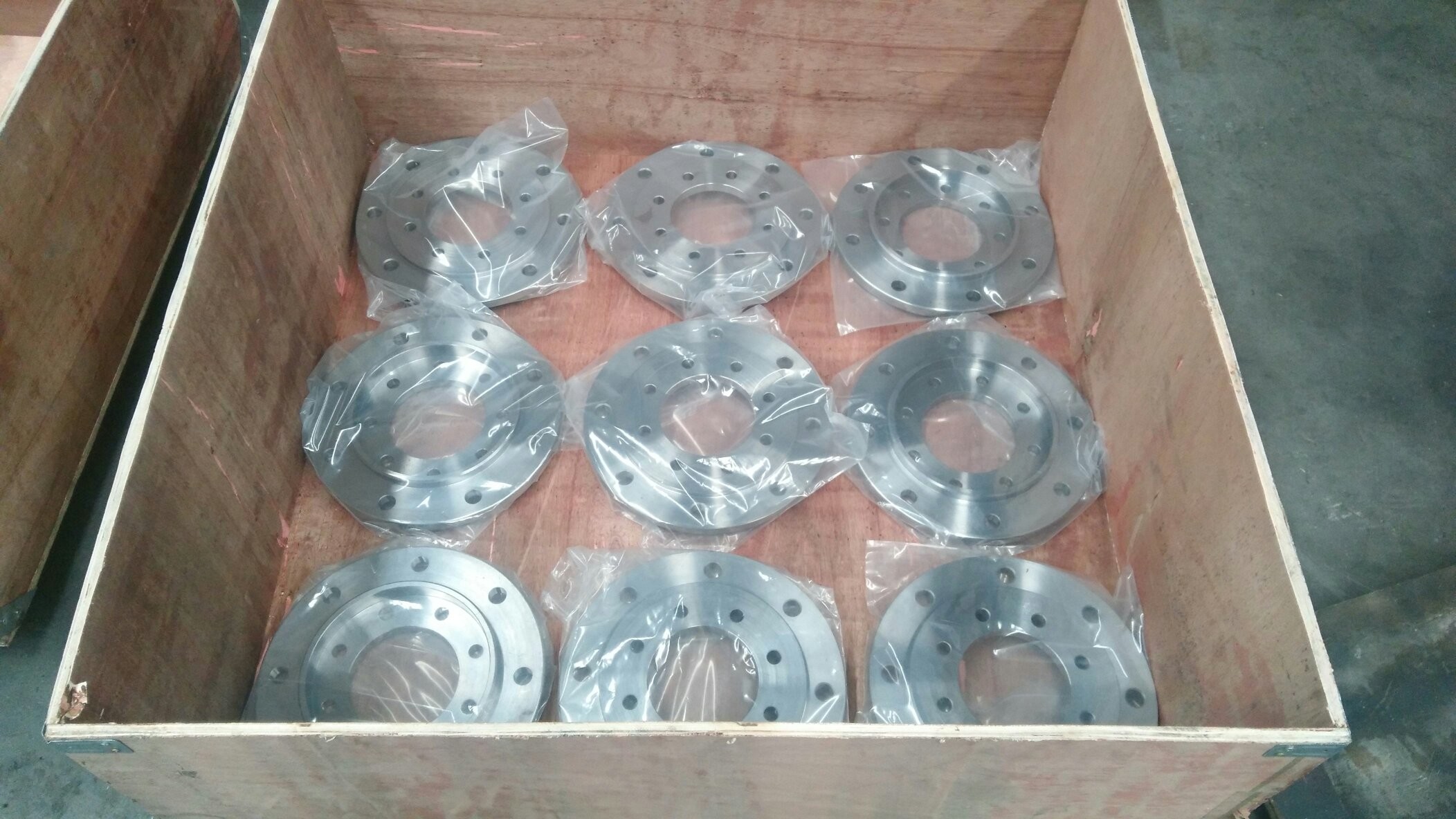

उत्पाद पैकेजिंग: लकड़ी के बक्से या अन्य
उत्पाद का रंग: धातु का रंग
उत्पाद विशेषताएं: विरोधी जंग, एसिड और क्षार प्रतिरोध, लंबी सेवा जीवन, आदि, उचित मूल्य गणना, चिकनी सतह, एसिड और क्षार प्रतिरोध, उच्च तापमान प्रतिरोध, सुंदर उपस्थिति, मजबूत बनावट प्रदर्शन।
उत्पादन प्रक्रिया: पेशेवर समग्र फोर्जिंग, फोर्जिंग निर्माण, मध्यम प्लेट काटने, मध्यम प्लेट रोलिंग, आदि।
प्रसंस्करण विधि: उच्च परिशुद्धता सीएनसी खराद मोड़, साधारण खराद परिष्करण, आर्गन चाप वेल्डिंग, आदि।
नाममात्र दबाव sch5s, sch10s, sch20s, sch30s, sch40s, आदि।
विनिर्माण मानक: राष्ट्रीय मानक, अमेरिकी मानक, रूसी मानक, जापानी मानक, आदि।
सामग्री: 201, 304.316.316L.0Cr18Ni9.321.202, आदि।
आवेदन: व्यापक रूप से जल संरक्षण, विद्युत शक्ति, बिजली स्टेशन, पाइप फिटिंग, उद्योग, दबाव पोत, आदि में उपयोग किया जाता है।
कनेक्शन विधि: निकला हुआ किनारा अखरोट, बोल्ट कनेक्शन।
(2) स्टेनलेस स्टील निकला हुआ किनारा
उत्पाद का नाम: स्टेनलेस स्टील निकला हुआ किनारा
निर्दिष्टीकरण: 1/2″～240″ (10-6000)
दबाव वर्ग: 0.6MPa ~ 32MPa, 150Lb ~ 2500Lb, PN0.25-PN42.0
सामग्री: 304, 304 एल, 321, 316, 316 एल, 310 एस और अन्य सामग्री
रासायनिक उद्योग मानक मंत्रालय: HG5010-52～HG5028-58, HGJ44-91～HGJ65-91, HG20592-2009 (PN श्रृंखला), HG20615-2009 (Cals श्रृंखला)
अनुप्रयोग: बॉयलर और दबाव वाहिकाओं, पेट्रोलियम, रसायन, जहाज निर्माण, दवा, धातु विज्ञान, मशीनरी, भोजन और अन्य उद्योग।
(3) दबाव पोत निकला हुआ किनारा
उत्पाद का नाम: दबाव पोत निकला हुआ किनारा
निर्दिष्टीकरण: डीएन 300 ~ 3000
उत्पाद नोट्स: दबाव पोत निकला हुआ किनारा आवेदन उद्योग: एचवीएसी, बिजली, पानी की आपूर्ति का निर्माण, दबाव पोत फिटिंग, दबाव पाइप फिटिंग।
उत्पाद श्रेणी: निकला हुआ किनारा श्रृंखला
अनुप्रयोग उद्योग: एचवीएसी, बिजली, भवन जल आपूर्ति, दबाव पोत सहायक उपकरण, दबाव पाइप सहायक उपकरण।
आवेदन तकनीकी पैरामीटर
सील नाममात्र दबाव पीएन, एमपीए (बार) 0.6 1.0 1.6 2.5 4.0 6.4
अवतल और उत्तल सतह (एमएफएम) डीएन1300~3000 डीएन300~3000 डीएन400~2000 डीएन300~800
जीभ और नाली की सतह (टीजी) डीएन 1300 ~ 3000 डीएन 300 ~ 3000 डीएन 300 ~ 3000 डीएन 300 ~ 800
पूर्ण विमान (एफएफ) डीएन 300 ~ 3000 डीएन 300 ~ 3000 डीएन 300 ~ 3000 डीएन 300 ~ 800
(4) फ्लैट वेल्डिंग निकला हुआ किनारा
फ्लैट वेल्डिंग फ्लैंग्स में प्लेट फ्लैट वेल्डिंग फ्लैंग्स और नेकेड फ्लैट वेल्डिंग फ्लैंग्स शामिल हैं।
प्लेट फ्लैट वेल्डिंग निकला हुआ किनारा (पीएल)

फ्लैट वेल्डिंग फ्लैंगेस स्टील पाइप कनेक्शन के लिए उपयुक्त हैं जिनका नाममात्र दबाव 2.5MPa से अधिक नहीं है।फ्लैट वेल्डिंग निकला हुआ किनारा की सीलिंग सतह को तीन प्रकारों में बनाया जा सकता है: चिकनी, अवतल-उत्तल और जीभ-और-नाली।चिकनी फ्लैट वेल्डिंग निकला हुआ किनारा का आवेदन सबसे बड़ा है।इसका उपयोग ज्यादातर तब किया जाता है जब मध्यम स्थितियां अपेक्षाकृत हल्की होती हैं, जैसे कि कम दबाव वाली गैर-शुद्ध संपीड़ित हवा और कम दबाव वाला परिसंचारी पानी।

फ्लैट वेल्ड गर्दन निकला हुआ किनारा (एसओ)
गर्दन के साथ फ्लैट वेल्डिंग निकला हुआ किनारा की गर्दन की ऊंचाई कम होती है, जो निकला हुआ किनारा की कठोरता और असर क्षमता में सुधार करती है।बट वेल्डिंग फ्लैंग्स की तुलना में, वेल्डिंग वर्कलोड बड़ा है, वेल्डिंग रॉड की खपत अधिक है, और यह उच्च तापमान और उच्च दबाव, बार-बार झुकने और तापमान में उतार-चढ़ाव का सामना नहीं कर सकता है, लेकिन साइट पर स्थापित करना अधिक सुविधाजनक है, और प्रक्रिया वेल्डिंग सीम को थप्पड़ मारना और रगड़ना छोड़ा जा सकता है, जो अधिक लोकप्रिय है।
(5) गर्दन के साथ बट वेल्डिंग (WN)
बट वेल्ड फ्लैंगेस: गर्दन निकला हुआ किनारा वेल्ड को अक्सर "उच्च धुरी" निकला हुआ किनारा कहा जाता है।इसका उद्देश्य पाइपिंग पर दबाव स्थानांतरित करना है, जिससे निकला हुआ किनारा आधार में उच्च तनाव सांद्रता को कम किया जा सके।गर्दन निकला हुआ किनारा वेल्ड सबसे अच्छा डिजाइन बट वेल्ड हैं जो उनके अंतर्निहित संरचनात्मक मूल्य के कारण फ्लैंगेस प्रदान करते हैं।हालांकि, कीमत अपेक्षाकृत अधिक है, क्योंकि उत्पाद की उत्पादन प्रक्रिया जटिल है।
थ्रेडेड (थ्रेडेड) निकला हुआ किनारा: थ्रेडेड निकला हुआ किनारा एक धागे से जुड़ा होता है।लेकिन उत्पाद के केंद्र में ट्यूब के अनुरूप धागे का आकार होता है।इसका मुख्य लाभ यह है कि इसे बिना सोल्डरिंग के इकट्ठा किया जा सकता है।
स्लाइडिंग फ्लैंगेस: स्लाइडिंग फ्लैंग्स में कम धुरी होती है क्योंकि वेल्डिंग से पहले पाइप एकल निकला हुआ किनारा में प्रवेश करता है।रिसाव को रोकने के लिए पर्याप्त ताकत प्रदान करने के लिए इसे अंदर और बाहर वेल्डेड किया जाता है।
लैप निकला हुआ किनारा: लैप निकला हुआ किनारा वास्तव में एक ही स्लाइडिंग निकला हुआ किनारा है, सिवाय इसके कि यह छेद और निकला हुआ किनारा दौड़ के बीच एक त्रिज्या है।लैप स्टब सिरों को समायोजित करने के लिए त्रिज्या के लिए फ्लैंगेस होना आवश्यक है।आमतौर पर, लैप फ्लैंग्स और लैप स्टब्स असेंबली सिस्टम के अंत में एक साथ मिलते हैं।
सॉकेट वेल्ड निकला हुआ किनारा एक समान पर्ची निकला हुआ किनारा है, सिवाय इसके कि इसमें एक छेद और काउंटर छेद का आकार है।पाइप के साथ काउंटर होल का मिलान पाइप को स्लाइडिंग निकला हुआ किनारा के समान निकला हुआ किनारा में डालने की अनुमति देता है।छोटे छेद का व्यास उसी पाइप से मेल खाने वाली आईडी के समान है।कारावास एक अंतर्निर्मित छेद है जो नीचे रहने के लिए पाइपिंग के लिए डिज़ाइन की गई कंधे की आस्तीन के रूप में कार्य करता है।सॉकेट वेल्ड फ्लैंगेस का उपयोग करते समय यह किसी भी प्रवाह प्रतिबंध को समाप्त करता है।
(6) सॉकेट वेल्डिंग निकला हुआ किनारा (दप)
सॉकेट वेल्डिंग निकला हुआ किनारा

सीलिंग सतह रूप: उभरी हुई सतह (RF), अवतल-उत्तल सतह (MFM), जीभ और नाली की सतह (TG), रिंग कनेक्शन सतह (RJ)
सामग्री: कार्बन स्टील: ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70;
मिश्र धातु इस्पात: ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8/Ⅲ, 35CrMoV, 45CrMo, आदि।
विनिर्माण मानक: ANSI B16.5, GB/T9117.1-2000-GB/T9117.4-200, आदि।
(7) थ्रेडेड निकला हुआ किनारा (टीएच)
पिरोया निकला हुआ किनारा नाममात्र व्यास: DN8 ~ DN100 कार्य दबाव: 1.0 ~ 2.5 (MPa) प्लेट पिरोया निकला हुआ किनारा सामग्री: स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु इस्पात।
थ्रेडेड निकला हुआ किनारा आवेदन: अग्नि सुरक्षा, गैस, गर्म और ठंडे पानी, एयर कंडीशनिंग, वायु दाब पाइप, तेल पाइप, यंत्र, हाइड्रोलिक पाइप इत्यादि जैसे औद्योगिक और नागरिक पाइपों के थ्रेड लॉकिंग और सीलिंग के लिए उपयुक्त।
निकला हुआ किनारा कवर (बीएल)
निकला हुआ किनारा कवर, जिसे अंधा निकला हुआ किनारा भी कहा जाता है, बीच में एक छेद के बिना निकला हुआ किनारा है, जिसका उपयोग पाइप प्लग को सील करने के लिए किया जाता है।कई प्रकार की सीलिंग सतहें हैं, जिनमें सपाट सतह, उत्तल सतह, अवतल-उत्तल सतह, जीभ और नाली की सतह और रिंग कनेक्शन सतह शामिल हैं।
सीलिंग सतह: सपाट सतह (एफएफ), उभरी हुई सतह (आरएफ), अवतल और उत्तल सतह (एमएफएम), जीभ और नाली की सतह (टीजी), रिंग कनेक्शन सतह (आरजे)
उत्पादन सामग्री:
कार्बन स्टील: ASTM A105, 20#, Q235, 16Mn, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70;
स्टेनलेस स्टील: ASTM A182 F304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8;
मिश्र धातु इस्पात: ASTM A182 F1, F5a, F9, F11, F12, F22, F91, A182F12, A182F11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12Cr2Mo1, A335P22, St45.8/Ⅲ।
(8) ढीला निकला हुआ किनारा
गर्दन बट वेल्डिंग रिंग ढीला निकला हुआ किनारा
ढीली आस्तीन निकला हुआ किनारा बट वेल्डिंग रिंग ढीली आस्तीन गर्दन निकला हुआ किनारा, बट वेल्डिंग रिंग ढीली आस्तीन प्लेट निकला हुआ किनारा, फ्लैट वेल्डिंग रिंग ढीली आस्तीन प्लेट निकला हुआ किनारा, प्लेट ढीली आस्तीन निकला हुआ किनारा, स्थापना के बाद लॉकिंग की जरूरतों को पूरा करने के अलावा, रॉड में छेद हैं , ये छेद कंपन के अधीन होने पर बोल्ट को ढीला होने से रोक सकते हैं।अनथ्रेडेड पॉलिश रॉड के साथ कुछ निकला हुआ किनारा बोल्ट पतला होना चाहिए, जिसे पतली रॉड निकला हुआ किनारा बोल्ट कहा जाता है।इस प्रकार का निकला हुआ किनारा बोल्ट चर बलों के कनेक्शन के लिए अनुकूल है।इस्पात संरचना पर विशेष उच्च शक्ति वाले बोल्ट हैं, सिर बड़ा होगा, और आकार भी बदल जाएगा।
फ्लैट वेल्ड रिंग लूज निकला हुआ किनारा (पीजे / एसई)
फ्लैट वेल्डिंग रिंग ढीली आस्तीन निकला हुआ किनारा एक जंगम निकला हुआ किनारा है, जो आम तौर पर पानी की आपूर्ति और जल निकासी सहायक उपकरण (विस्तार जोड़ों पर सबसे आम) से मेल खाता है।पाइप और उपकरण बोल्ट से जुड़े हुए हैं।फ्लैट वेल्डिंग रिंग ढीली आस्तीन निकला हुआ किनारा का उपयोग करने का उद्देश्य आम तौर पर सामग्री को बचाने के लिए होता है।इसकी संरचना को दो भागों में बांटा गया है।पाइप के हिस्से का एक सिरा पाइप से जुड़ा होता है, और दूसरे सिरे को एक निकला हुआ किनारा बनाया जाता है, और निकला हुआ हिस्सा निकला हुआ किनारा पर स्लीव किया जाता है।निकला हुआ किनारा प्लेट निम्न-श्रेणी की सामग्री से बना है, और पाइप का हिस्सा पाइप के समान सामग्री से बना है, ताकि सामग्री को बचाया जा सके।
फ्लैट वेल्डिंग रिंग ढीला निकला हुआ किनारा:
1. लागत बचत।जब पाइप सामग्री विशेष और महंगी होती है, तो उसी सामग्री के वेल्डिंग फ्लैंग्स की लागत अधिक होती है।
2. यह वेल्डिंग या प्रसंस्करण के लिए असुविधाजनक है या उच्च शक्ति की आवश्यकता है।जैसे प्लास्टिक पाइप, ग्लास स्टील पाइप और इसी तरह।
3. निर्माण में आसान।उदाहरण के लिए, कनेक्शन के दौरान निकला हुआ किनारा बोल्ट छेद को संरेखित करना या भविष्य में उपकरण के निकला हुआ किनारा बोल्ट छेद को बदलने से रोकना आसान नहीं है।
फ्लैट वेल्डिंग रिंग ढीले निकला हुआ किनारा का नुकसान:
1. कम दबाव।
2. वेल्डिंग रिंग की ताकत कम है (विशेषकर जब मोटाई 3 मिमी से कम हो)
फ्लैट वेल्डिंग रिंग ढीला निकला हुआ किनारा उत्पादन मानक:
राष्ट्रीय मानक: GB/T9112-2000 (GB9113·1-2000～GB9123?4-2000)
अमेरिकी मानक: ANSI B16.5 Class150, 300, 600, 900, 1500 (WN, SO, BL, TH, LJ, SW)
जापानी मानक: JIS 5K, 10K, 16K, 20K (PL, SO, BL, WN, TH, SW)
जर्मन मानक: DIN2573, 2572, 2631, 2576, 2632, 2633, 2543, 2634, 2545 (PL, SO, WN, BL, TH)
रासायनिक उद्योग मानक मंत्रालय: HG5010-52～HG5028-58, HGJ44-91～HGJ65-91
निकला हुआ किनारा मानक: HG20592-2009 (PN श्रृंखला) HG20615-2009 (Cals श्रृंखला)
यांत्रिक विभाग मानक: JB81-59～JB86-59, JB/T74-1994, JB/T79-94～JB/T86-94
दबाव पोत मानक: NB/T47020-2012～NB/T47027-2012, JB1157-82～JB1160-82 B16.47A/B B16.39 B16.48
अंगूठी नाली चेहरा निकला हुआ किनारा और निकला हुआ किनारा कवर

ब्लाइंड बोर्ड
बट वेल्डिंग रिंग ढीला निकला हुआ किनारा 6
कुंडा निकला हुआ किनारा
लंगर निकला हुआ किनारा
वेल्डिंग / क्लैडिंग निकला हुआ किनारा
समुद्री गोद वेल्डिंग स्टील निकला हुआ किनारा मानक संख्या: यह मानक समुद्री उत्पादों और समुद्री इंजीनियरिंग उत्पादों पर लागू होता है।मुख्य सामग्री हैं: कार्बन स्टील, मिश्र धातु इस्पात, कम तापमान स्टील, स्टेनलेस स्टील।
