इस्पात निवेश कास्टिंग पार्ट्स मोटरसाइकिल इंजन ओडीएम के लिए कास्टिंग मरो

एल्यूमीनियम डाई कास्टिंग के कास्टिंग स्टील भागों सटीक स्टील निवेश कास्ट मोटरसाइकिल इंजन भागों का उत्पादन

कास्टिंग विभिन्न कास्टिंग विधियों द्वारा प्राप्त धातु बनाने वाली वस्तुएं हैं, अर्थात, गलाने वाली तरल धातु को पहले से तैयार कास्टिंग मोल्ड में डालने, इंजेक्शन, सक्शन या अन्य कास्टिंग विधियों द्वारा इंजेक्ट किया जाता है, और ठंडा करने के बाद, पीसने और अन्य प्रसंस्करण विधियों के बाद।, निश्चित आकार, आकार और गुणों की परिणामी वस्तु।

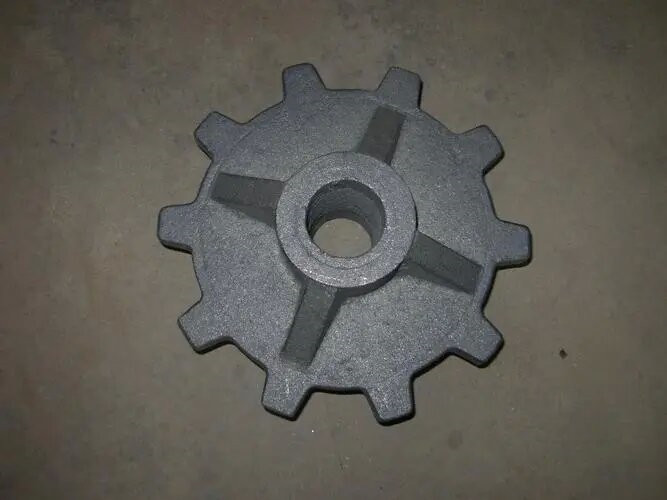

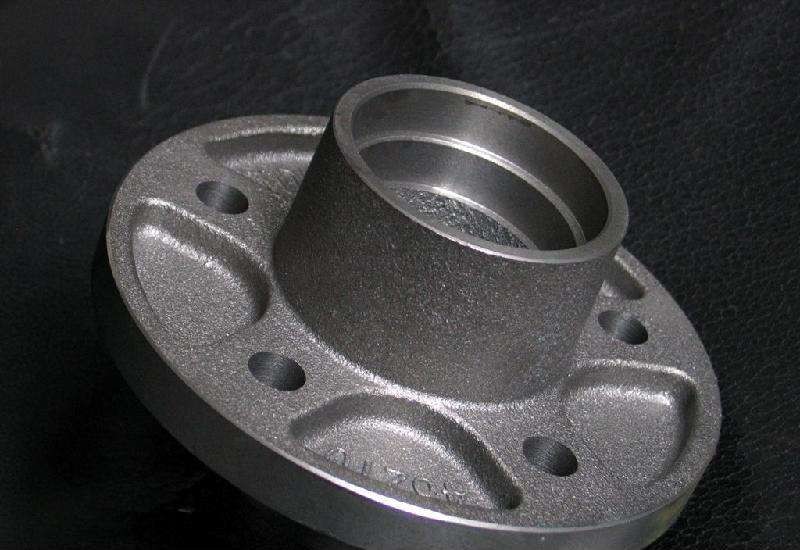

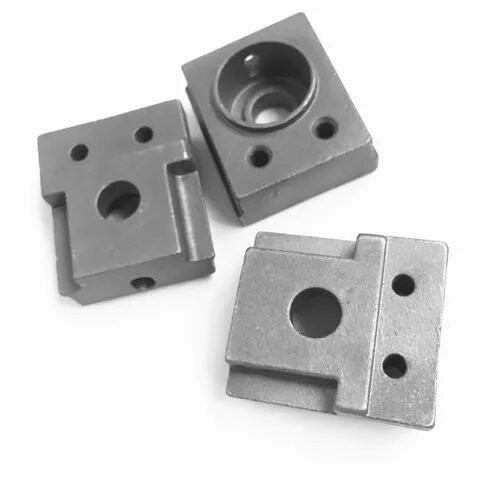

कास्टिंग स्टील भागों सटीक स्टील निवेश एल्यूमीनियम मरने कास्टिंग के कास्ट मोटरसाइकिल इंजन भागों;

कास्टिंग के निरीक्षण में मुख्य रूप से आयामी निरीक्षण, उपस्थिति और सतह का दृश्य निरीक्षण, रासायनिक संरचना विश्लेषण और यांत्रिक प्रदर्शन परीक्षण शामिल हैं।कास्टिंग प्रक्रिया में अधिक महत्वपूर्ण या समस्याओं के लिए प्रवण कास्टिंग के लिए, गैर-विनाशकारी परीक्षण की भी आवश्यकता होती है, जिसका उपयोग तन्य लौह कास्टिंग के लिए किया जा सकता है गुणवत्ता परीक्षण के लिए गैर-विनाशकारी परीक्षण तकनीकों में तरल प्रवेश परीक्षण, चुंबकीय कण परीक्षण, एड़ी वर्तमान शामिल हैं। परीक्षण, रेडियोग्राफिक परीक्षण, अल्ट्रासोनिक परीक्षण, और कंपन परीक्षण।

आंतरिक दोषों के लिए, आमतौर पर इस्तेमाल की जाने वाली गैर-विनाशकारी परीक्षण विधियां रेडियोग्राफिक परीक्षण और अल्ट्रासोनिक परीक्षण हैं।उनमें से, रेडियोग्राफिक निरीक्षण प्रभाव सबसे अच्छा है, यह आंतरिक दोषों के प्रकार, आकार, आकार और वितरण को दर्शाती एक सहज छवि प्राप्त कर सकता है, लेकिन बड़ी मोटाई वाली बड़ी कास्टिंग के लिए, अल्ट्रासोनिक निरीक्षण बहुत प्रभावी है, और आंतरिक दोषों की स्थिति अधिक सटीक रूप से मापा जा सकता है।, समकक्ष आकार और वितरण।
1) रेडियोग्राफिक निरीक्षण (माइक्रो फोकस एक्सरे)
एक्स-रे या -किरणों का उपयोग आमतौर पर किरण निरीक्षण के लिए विकिरण स्रोतों के रूप में किया जाता है, इसलिए किरण उत्पन्न करने के लिए उपकरण और अन्य सहायक सुविधाओं की आवश्यकता होती है।जब वर्कपीस को किरण क्षेत्र में रखा जाता है, तो किरण की विकिरण तीव्रता कास्टिंग के आंतरिक दोषों से प्रभावित होगी।कास्टिंग के माध्यम से उत्सर्जित विकिरण तीव्रता दोष के आकार और प्रकृति के साथ स्थानीय रूप से भिन्न होती है, जिससे दोष की रेडियोग्राफिक छवि बनती है, जिसे रेडियोग्राफिक फिल्म के माध्यम से चित्रित और रिकॉर्ड किया जाता है, या फ्लोरोसेंट स्क्रीन के माध्यम से वास्तविक समय में पता लगाया और देखा जाता है, या पता लगाया जाता है एक विकिरण काउंटर द्वारा।उनमें से, रेडियोग्राफिक फिल्म द्वारा इमेजिंग और रिकॉर्डिंग की विधि सबसे अधिक इस्तेमाल की जाने वाली विधि है, जिसे आमतौर पर रेडियोग्राफिक निरीक्षण के रूप में जाना जाता है।रेडियोग्राफी द्वारा परिलक्षित दोष छवि सहज है, और आकार, आकार, संख्या, विमान की स्थिति और दोषों की वितरण सीमा सभी को दिखाया जा सकता है, लेकिन दोष की गहराई सामान्य रूप से प्रतिबिंबित नहीं हो सकती है, और विशेष उपायों और गणनाओं की आवश्यकता होती है इसे निर्धारित करने के लिए।अंतरराष्ट्रीय फाउंड्री उद्योग नेटवर्क ने रे कंप्यूटेड टोमोग्राफी की पद्धति को लागू किया है, जिसे महंगे उपकरण और उच्च उपयोग लागत के कारण लोकप्रिय नहीं किया जा सकता है, लेकिन यह नई तकनीक उच्च परिभाषा रे डिटेक्शन तकनीक के भविष्य के विकास की दिशा का प्रतिनिधित्व करती है।इसके अलावा, एक माइक्रोफोकस एक्स-रे प्रणाली का उपयोग जो एक बिंदु स्रोत का अनुमान लगाता है, वास्तव में बड़े फोकस उपकरणों द्वारा बनाए गए धुंधले किनारों को समाप्त करता है, जिसके परिणामस्वरूप तेज छवि रूपरेखा होती है।डिजिटल इमेजिंग सिस्टम का उपयोग छवि के सिग्नल-टू-शोर अनुपात में सुधार कर सकता है और छवि की स्पष्टता में और सुधार कर सकता है।
2) अल्ट्रासोनिक परीक्षण
आंतरिक दोषों का निरीक्षण करने के लिए अल्ट्रासोनिक परीक्षण का भी उपयोग किया जा सकता है।यह कास्टिंग के अंदर उच्च आवृत्ति वाली ध्वनि ऊर्जा के साथ ध्वनि बीम के प्रसार का उपयोग करता है, जब वे आंतरिक सतह से टकराते हैं या दोषों को खोजने के लिए दोषों को उत्पन्न करते हैं।परावर्तित ध्वनिक ऊर्जा का परिमाण आंतरिक सतह या दोष की प्रत्यक्षता और प्रकृति और ऐसे परावर्तक की ध्वनिक प्रतिबाधा का एक कार्य है, इसलिए विभिन्न दोषों या आंतरिक सतहों से परावर्तित ध्वनिक ऊर्जा दोषों की उपस्थिति का पता लगाने के लिए लागू की जा सकती है। , दीवार की मोटाई या सतह दोष की गहराई।व्यापक रूप से उपयोग की जाने वाली गैर-विनाशकारी परीक्षण विधि के रूप में, अल्ट्रासोनिक परीक्षण के मुख्य लाभ हैं: उच्च पहचान संवेदनशीलता, जो छोटी दरारों का पता लगा सकती है;बड़ी प्रवेश क्षमता, जो मोटी खंड कास्टिंग का पता लगा सकती है।इसकी मुख्य सीमाएँ हैं: जटिल समोच्च आयामों और खराब प्रत्यक्षता के साथ असंतत दोषों के लिए प्रतिबिंब तरंगों की व्याख्या करना कठिन;अवांछित आंतरिक संरचनाओं के लिए जैसे कि अनाज का आकार, सूक्ष्म संरचना, सरंध्रता, समावेश सामग्री या ठीक फैलाव अवक्षेप, आदि, तरंग व्याख्या में भी बाधा डालते हैं;इसके अलावा, पता लगाने के दौरान मानक परीक्षण ब्लॉकों को संदर्भित करना आवश्यक है।

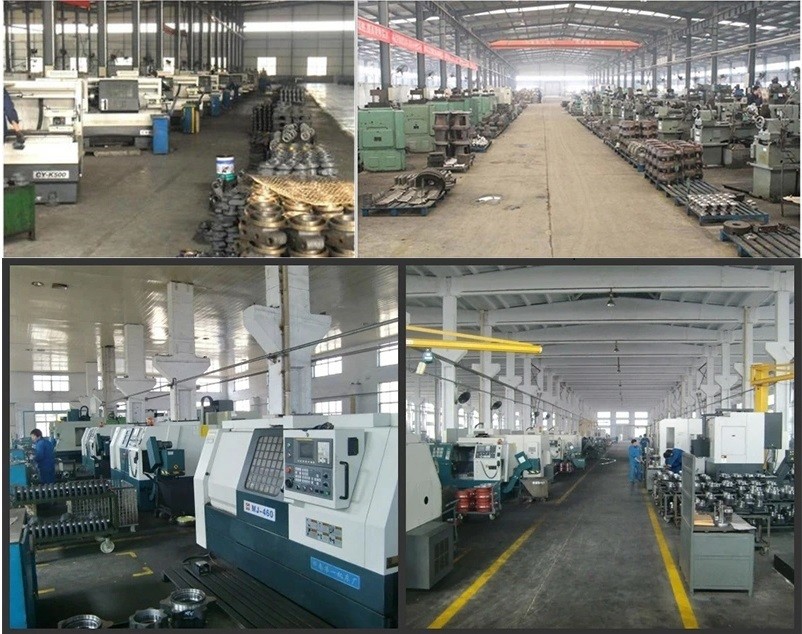

मुख्य परीक्षण और निरीक्षण उपकरणकास्टिंग स्टील भागों सटीक स्टील निवेश एल्यूमीनियम मरने कास्टिंग के कास्ट मोटरसाइकिल इंजन भागों;

मुख्य परीक्षण और निरीक्षण उपकरण
