उत्पाद विवरण:
|
| मानक:: | एआईएसआई, एएसटीएम, बीएस, डीआईएन, जीबी, जेआईएस | बोल्ट होल व्यास:: | 22mm 24mm, ग्राहक की आवश्यकता के रूप में |
|---|---|---|---|
| ग्रेड:: | Q235/55Q/U71Mn/75V/50Mn/45Mn | लंबाई: | 6-12 एम |
| रेल गेज:: | सामान्य गेज | विशिष्टता:: | 4 किग्रा / मी, 8 किग्रा / मी 12 किग्रा / मी, 15 किग्रा / मी, 18 किग्रा / मी, 22 किग्रा / मी, 24 किग् |
| हाई लाइट: | QU100 स्टील क्रेन रेल,QU120 स्टील क्रेन रेल,ODM स्टील रेल रेल; |
||

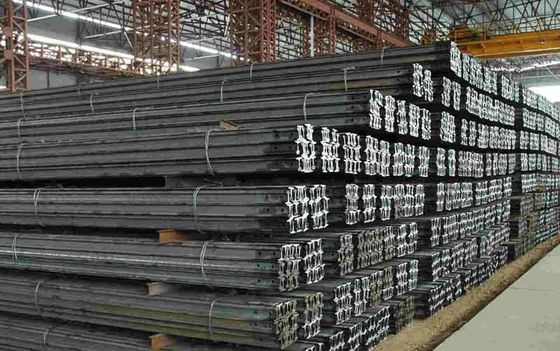

क्रेन रेल का परिचय QU120 QU100 qu80 स्टील रेल बी / टी 5055-2014 मानक
Kingrail मुख्य रूप से लाइट रेल, हैवी रेल, लिफ्टिंग रेल, क्रेन रेल, रेल, रेल एक्सेसरीज, U71mn रेल, 55q रेल, 50kg रेल, 24kg रेल और U- शेप सपोर्ट स्टील, H-बीम, T-बीम, I-बीम में लगी हुई है। , कोण स्टील, नाली स्टील और अन्य प्रोफाइल।लाइट रेल की विशिष्टताएं 8 किग्रा से 30 किग्रा तक होती हैं, और सामग्री 55Q / Q235 है;भारी रेल की विशिष्टता 38kg से 60kg तक है, और सामग्री U71Mn/50Mn है;क्रेन रेल के विनिर्देश QU70, QU80, QU100, QU120 हैं, और सामग्री U71Mn / 75V है;100 * 100-900 * 300, सामग्री Q235B / Q345B है, टी-बीम विनिर्देश 50 * 50 से 450 * 300 तक है, और सामग्री Q235B / Q345B है।
| मानक: दीन | ग्रेड: 900A | रेल ऊंचाई: 95 मिमी | नीचे की चौड़ाई: 200 मिमी |
| वेब मोटाई: 60 मिमी | सिर की चौड़ाई: 100 मिमी | लंबाई: 10-12m | उद्गम-स्थान: तिआनजिन चीन (मुख्यभूमि) |
| ब्रांड का नाम: SY | मॉडल संख्या: A100 | आवेदन: रेलवे रेल | वजन: 74.3 किग्रा / मी |
| माध्यमिक या नहीं: गैर-माध्यमिक |

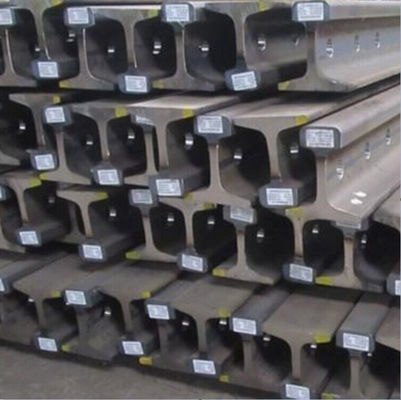

क्रेन रेल का निर्माण QU120 QU100 qu80 स्टील रेल बी / टी 5055-2014 मानक
रेल खुले चूल्हा गलाने से मारे गए स्टील से बने होते हैं।
ऐसी उत्पादन प्रक्रिया का उपयोग किया जाना चाहिए जिससे रेल में सफेद धब्बे न हों।
यांत्रिक विशेषताएं
रेल की तन्य शक्ति 90 किग्रा/मिमी से कम नहीं है।
सतही गुणवत्ताकागैन्ट्री क्रेन के लिए 900A Din536 A120 स्टील रेल का ग्रेड
रेल की सतह पर कोई दरार, तह, निशान, बुलबुले और समावेशन नहीं होना चाहिए।रेल आकार के स्वीकार्य नकारात्मक विचलन मान से अधिक गहराई वाले इंडेंटेशन, गड्ढे और खरोंच की अनुमति नहीं है और 1 मिमी से अधिक की गहराई वाले हेयरलाइन की अनुमति नहीं है।
रेल के अंतिम भाग पर कोई अवशिष्ट दरारें, परिसीमन और संकोचन छिद्र नहीं होने चाहिए।
रेल का अंतिम भाग सीधा काटा जाएगा, और अंतिम सिरे का तिरछा किसी भी दिशा में 5 मिमी से अधिक नहीं होना चाहिए।कम से कम 4 मिमी की लंबाई वाले गड़गड़ाहट को हटाया जाना चाहिए।
रेल की सतह के दोषों को एक हवा के फावड़े से अनुदैर्ध्य रूप से साफ करने की अनुमति है, और सफाई की गहराई (एक तरफ की गणना) आकार के स्वीकार्य नकारात्मक विचलन से अधिक नहीं होनी चाहिए।
रेल सतह दोषों की मरम्मत या वेल्डिंग द्वारा भरने की अनुमति नहीं है
QU100 रेल का खंड आकार: रेल की ऊंचाई: 150 मिमी, नीचे की चौड़ाई: 150 मिमी, सिर की चौड़ाई: 100 मिमी, मोटाई: 38 मिमी, वजन: 88.96 किग्रा /
QU100 रेल सामग्री: U71Mn सामग्री, 45Mn सामग्री, 50Mn सामग्री रेल
QU100 रेल मानक: YB/T5055-93
QU100 रेल की लंबाई: 12 मीटर/टुकड़ा, 12.5 मीटर/टुकड़ा

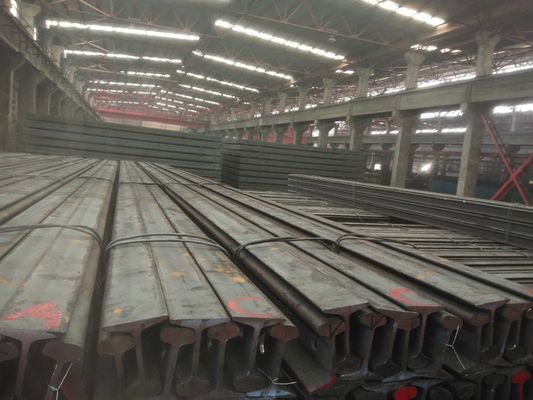

क्रेन रेल का आकार QU120 QU100 qu80 स्टील रेल बी / टी 5055-2014 मानक
रेल की पार्श्व वक्रता 1.5 मिमी प्रति मीटर से अधिक नहीं होनी चाहिए, और कुल वक्रता 8 मिमी से अधिक नहीं होनी चाहिए।
ऊपरी और निचली दिशाओं में रेल की कुल वक्रता 6 मिमी से अधिक नहीं होनी चाहिए।
रेल का अंत 0.5 मीटर के भीतर 1 मिमी से अधिक नहीं झुकना चाहिए।
QU120 क्रेन रेल स्ट्रेटनिंग उपकरण की क्षमता से सीमित है।वक्रता की डिग्री ग्राहक द्वारा निर्धारित की जाती है।
रेल का मरोड़ रेल की पूरी लंबाई के 1/10 000 से अधिक नहीं होना चाहिए।
रेल क्रॉस सेक्शन और ऊर्ध्वाधर अक्ष की विषमता: रेल का निचला भाग 2 मिमी से बड़ा नहीं होना चाहिए, और रेल का सिर 0.6 मिमी से बड़ा नहीं होना चाहिए।
रेल के निचले हिस्से को पीछे नहीं हटाना चाहिए।रेल तल का केंद्र दोनों तरफ से 0.5 मिमी से अधिक नहीं फैला होना चाहिए।
वजन
रेल सैद्धांतिक वजन के अनुसार दिया जाता है।
