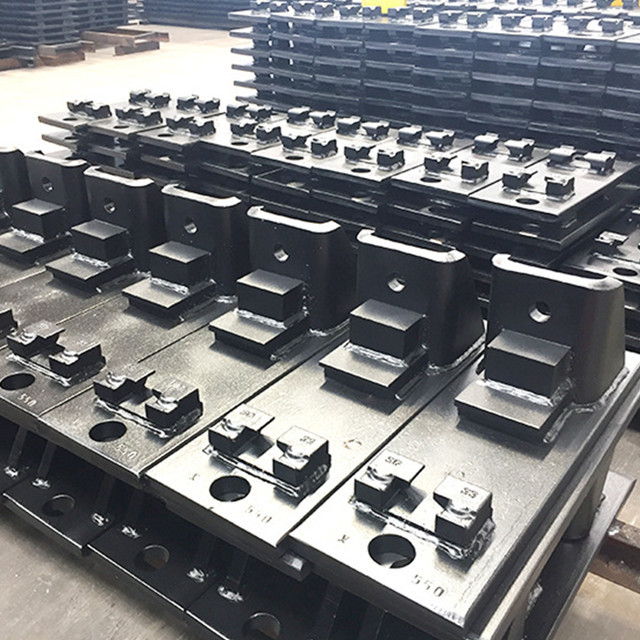

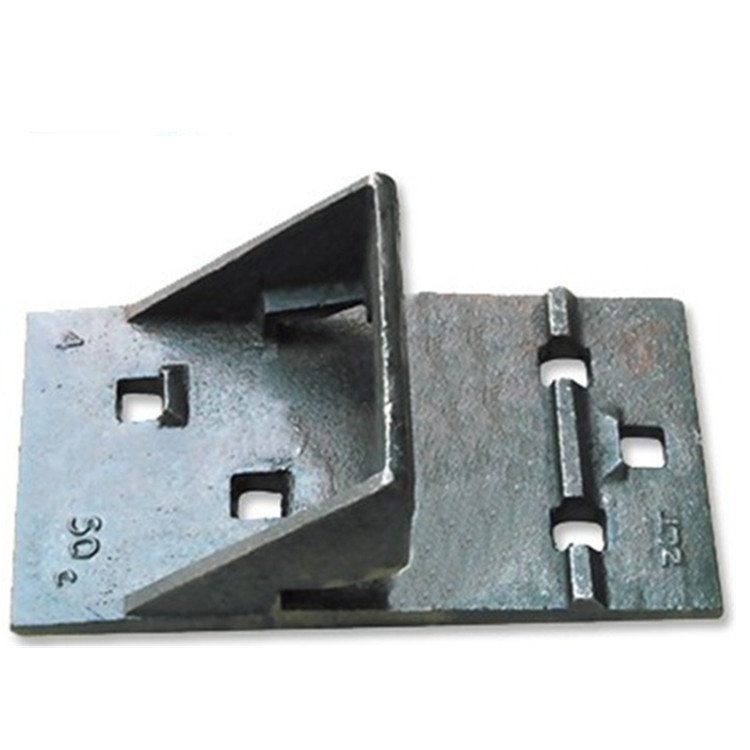

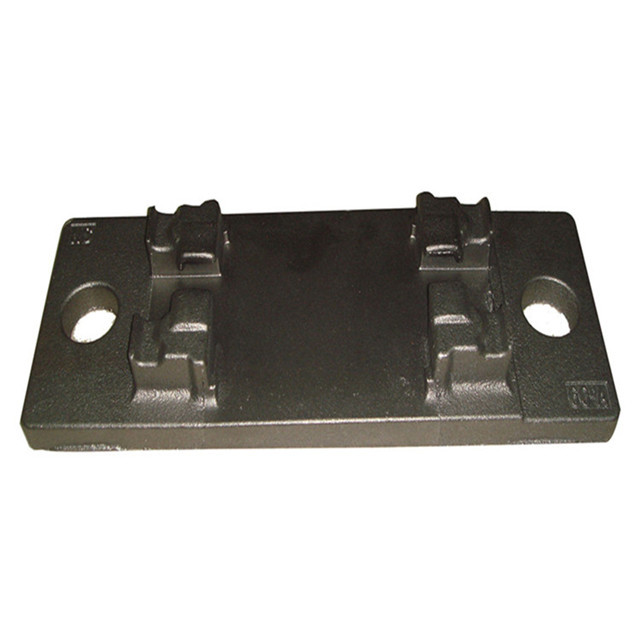

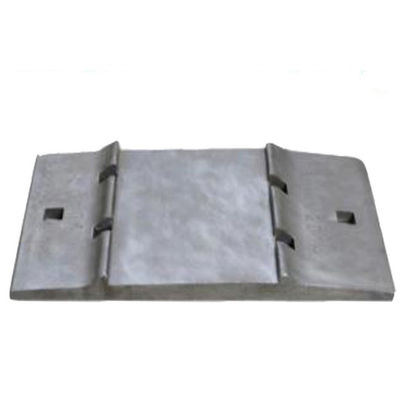

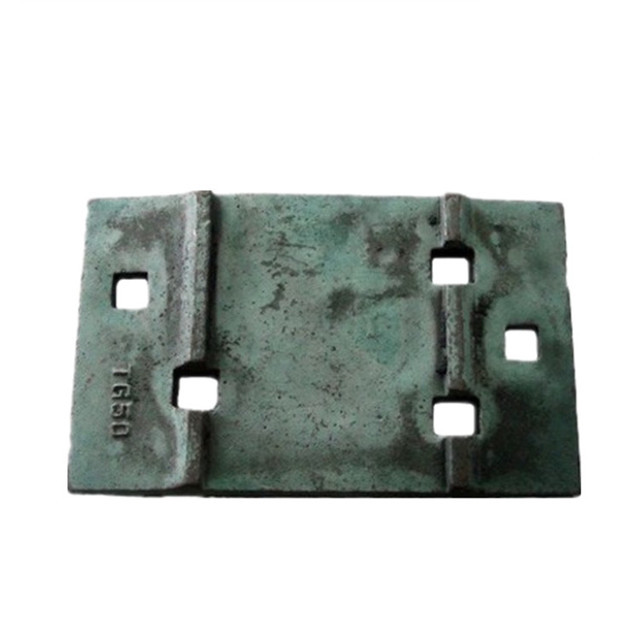

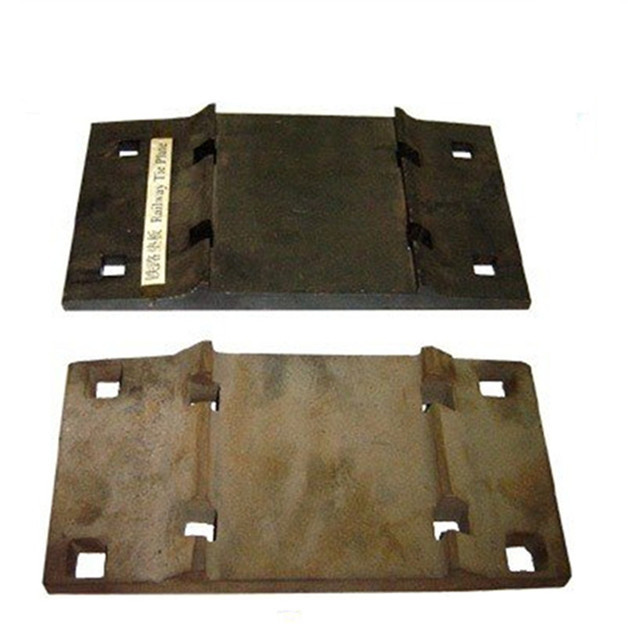

रेल पर या कंक्रीट स्लीपरों के लिए रेलरोड स्लीपर फिक्सिंग टाई प्लेट

1. रेल पर या कंक्रीट स्लीपरों के लिए टाई प्लेट फिक्सिंग रेलरोड स्लीपर्स के लिए उत्पादन

रेलवे कास्ट आयरन बैकिंग प्लेट खोई हुई फोम विधि द्वारा निर्मित होती है, और इसे 60 किग्रा इंटरमीडिएट फ्रीक्वेंसी इलेक्ट्रिक फर्नेस में गलाया जाता है।डालने की प्रक्रिया के दौरान, वैक्यूम डिग्री 0.03 एमपीए पर बनाए रखा जाता है, और डालने का तापमान 1580 डिग्री सेल्सियस होता है।इसकी रासायनिक संरचना w है: 0.46%C, 0.23%Si, 0.59%Mn, 0.015%S, 0.024%P।कास्टिंग बॉक्सिंग के बाद, इसे शॉट ब्लास्ट किया जाता है और फिर एनील्ड किया जाता है।गर्मी उपचार प्रक्रिया है: ताप तापमान 850 ℃;होल्डिंग समय 2h, भट्ठी के साथ कमरे के तापमान को ठंडा करना (कुल 12h)।

2. लोहे के पैड OEM हॉट फोर्जिंग फोर्जिंग कास्टिंग रेल बन्धन की रेलवे टाई प्लेट के फ्रैक्चर का संगठनात्मक विश्लेषण

शरीर का नमूना लिया जाता है, और अस-कास्ट और हीट-ट्रीटेड कास्टिंग को सीधे तार काटने की मशीन से अलग-अलग काटा जाता है, और मध्य भाग को काटा जाता है और कई 10 मिमी × 15 मिमी मेटलोग्राफिक नमूनों में तैयार किया जाता है।मेटलोग्राफिक माइक्रोस्कोप के साथ मेटलोग्राफिक संरचना का निरीक्षण करें।यह अस-कास्ट माइक्रोस्ट्रक्चर है।यह देखा जा सकता है कि लोहे की बैकिंग प्लेट कास्टिंग की कास्ट संरचना फेराइट + पर्लाइट + विडमैनस्टैटाइट है।उनमें से, Widmanstatite संरचना एक सतत नेटवर्क है, और थोड़ी मात्रा में acicular Widmanstatten क्रिस्टल अनाज में फैली हुई है।शोध के नतीजे बताते हैं कि जब कास्ट कार्बन स्टील की कार्बन सामग्री 0.3% से अधिक हो जाती है, तो अनाज मोटे होने पर विडमैनस्टेटन संरचना का उत्पादन किया जाएगा।Widmanstatten संरचना के गठन को प्रभावित करने वाले मुख्य कारकों में मुख्य रूप से शामिल हैं: ऑस्टेनाइट अनाज का आकार, शीतलन दर और रासायनिक संरचना।यह Widmanstatten संरचना भंगुर है।इसलिए, बैकिंग प्लेट कास्टिंग के प्रभाव प्रतिरोध में सुधार करने के लिए, इसे गर्मी उपचार को सामान्य या एनीलिंग करके समाप्त किया जाना चाहिए।कारखाने में मूल रूप से एनीलिंग हीट ट्रीटमेंट का इस्तेमाल किया जाता था, जो एनीलिंग ट्रीटमेंट के बाद बैकिंग प्लेट कास्टिंग का माइक्रोस्ट्रक्चर होता है, और इसमें बड़ी मात्रा में लैथ के आकार का विडमैनस्टैटाइट होता है।यह अनुमान लगाया जा सकता है कि एनीलिंग उपचार ने बड़ी मात्रा में लाठ के आकार के विडमैनस्टैटाइट को समाप्त नहीं किया।नतीजतन, बड़ी मात्रा में लाठ के आकार के विडमैनाइट के अस्तित्व के कारण बैकिंग प्लेट कास्टिंग टूट गई, जब एनील होने के बाद प्रभाव पड़ा।एनीलिंग उपकरण के सावधानीपूर्वक निरीक्षण के बाद, यह पाया गया कि एनीलिंग फर्नेस दरवाजे का सीलिंग प्रदर्शन खराब था, और एनीलिंग फर्नेस का तापमान नियंत्रण उपकरण क्षतिग्रस्त हो गया था।प्रक्रिया आवश्यकताएँ।

3. लौह पैड उत्पादन प्रक्रिया में सुधार OEM हॉट फोर्जिंग जाली कास्टिंग रेल फास्टनिंग की रेलवे टाई प्लेट

उपरोक्त विश्लेषण परिणामों के आधार पर, सुधार के उपाय प्रस्तावित हैं: एनीलिंग उपकरण की मरम्मत करें, एनीलिंग फर्नेस दरवाजे के सीलिंग प्रदर्शन में सुधार करें, और सुनिश्चित करें कि भट्ठी में तापमान प्रक्रिया की आवश्यकताओं को पूरा करता है।सुधार के बाद, मूल एनीलिंग प्रक्रिया अभी भी लागू है, और अयोग्य कास्टिंग फिर से गरम की जाती है।मेटलोग्राफिक निरीक्षण के बाद, यह पाया गया कि उपचार के बाद लोहे के पैड कास्टिंग में अब बड़ी मात्रा में लैथ-जैसे विडमैनस्टैटाइट नहीं है।प्रभाव परीक्षण के परिणाम बताते हैं कि अब कोई गुणवत्ता की समस्या नहीं है जो प्रभाव के अधीन होने पर फ्रैक्चर की संभावना हो।टुकड़े की सरल संरचना के कारण, प्रक्रिया को सरल बनाने के लिए, उत्पादन चक्र को छोटा करने, उत्पादन क्षमता में सुधार करने और लागत को कम करने के लिए, कास्टिंग के आकार और संरचनात्मक विशेषताओं के अनुसार, सामान्यीकरण प्रक्रिया को अपनाया जाता है।विनिर्देशों इस प्रकार हैं: ताप तापमान 850 ℃;होल्डिंग समय 1h, कमरे के तापमान पर एयर कूलिंग।कारखाने के सामान्यीकरण प्रक्रिया को अपनाने के बाद, लोहे की बैकिंग प्लेट की ढलाई उसी प्रभाव में नहीं टूटी।उत्पादन चक्र छोटा हो जाता है, उत्पादन क्षमता में सुधार होता है, और लागत कम हो जाती है।

Kingrail द्वारा आपूर्ति किए गए अन्य उत्पाद:

रेल कार के पुर्जे: पहिए, धुरा, बेयरिंग, गियर, कप्लर्स, आदि

रेलवे ट्रैक सामग्री: टाई प्लेट, फिशप्लेट, स्क्रू स्पाइक्स, बोल्ट और नट, स्टील रेल और सहायक उपकरण, संयुक्त बार, गेज रॉड, आदि

1.रेलवे फिशप्लेट / संयुक्त बार / स्प्लिस बार
1) प्रकार: 90ARA, 100RE, 115RE, 132RE उत्तरी अमेरिका के बाजारों के संयुक्त बार का समर्थन करने के लिए।
UIC50, UIC54, UIC60 यूरोप, एशिया और अफ्रीका मछली प्लेटों का समर्थन करने के लिए।
टीजे45 को;TJ57 दक्षिण अमेरिका के बाजारों में ब्याह बार का समर्थन करता है।
बीएस 60 के लिए;BS75; BS80A, BS90 ब्रिटिश कॉमनवेल्थ फिशप्लेट का समर्थन करते हैं।
2) कच्चा माल: 45 #, 50 #, बी 7, आदि।
3) सतह: प्राकृतिक या पेंट।
2.रेलवे रेल बेसप्लेट / रेल स्टील प्लेट
1) प्रकार: 100RE, 115RE, 132RE, 136RE, 90ARA-A, UIC50, UIC54, UIC60, TJ45, TJ57, BS69, BS75, BS80A, BS90 रेल, आदि के लिए।
2) कच्चा माल: 45 #, क्यूटी 400-15, क्यूटी 450-10. क्यूटी 500-7।

3)प्रक्रिया: फोर्जिंग, कास्टिंग, रोल्ड।
4) सतह: प्राकृतिक, तेल, आदि।
3.पेंच स्पाइक/स्लीपर पेंच/रेलवे रेल फास्टनरों
1) टाइप करें: Ss1/130 से Ss25/165 तक Ss सीरीज़ स्क्वायर स्पाइक्स और BS स्क्वायर स्पाइक, ट्विस्टेड स्पाइक, 70 टाइप स्पाइक्स, आदि।
2) कच्चा माल: Q235, 45#, 55#,55Q, आदि।
3) ग्रेड: 4.6, 4.8,5.6, 8.8।
4) सतह: प्राकृतिक (तेल), काला पेंट, जस्ता, आदि।
4.डॉग स्पाइक/रेलरोड स्पाइक/ट्रैक स्पाइक्स
1) प्रकार: 5/8×6''9/16×5-1/2'',3/8×3-1/2'',1/2×3-1/2'',16×16 ×165,15.9×139.7;आदि।
2) कच्चा माल: Q235, 55#, 45#, 40Mn2, 20MnSi; आदि।
3) ग्रेड: 4.6 4.8 5.6 6.8 10.9 12.9।
4) सतह: प्राकृतिक, काला, जस्ता;आदि।
5.रेल क्लिप/ई क्लिप/फास्ट क्लिप/एसकेएल क्लिप/पैंड्रोल क्लिप
1) प्रकार: E1609, E1809, E1817, E2055, E2056, E2009, E2001, E2006, PR401, PR309, आदि।
2) कच्चा माल: 60Si2MnA, 38Si7, आदि।
3) सतह: प्राकृतिक (तेल);काला रंग;रंग पेंट;जिंक;आदि।
6.फिशटेल बोल्ट / ज्वाइंट बार बोल्ट / फिशबोल्ट
1) प्रकार: 115आरई तक;132RE संयुक्त बार यूएस-निर्मित AREMA ट्रैक बोल्ट का समर्थन करता है;
यूआईसी54 को;यूआईसी 60 फिशप्लेट यूआईसी ट्रैक बोल्ट और स्क्वायर बोल्ट का समर्थन करता है;
बीएस 60 के लिए;BS75 फिश प्लेट यूरोपीय मानक फिश बोल्ट से मेल खाती है।

टीजे45 को;TJ57 स्प्लिस बार दक्षिण अमेरिका मानक फिशटेल बोल्ट का समर्थन करता है।

रेलवे बोल्ट: टी बोल्ट, एचएस26, एचएस32 सीरीज टी बोल्ट, टर्नआउट, हेक्स बोल्ट, सबवे बोल्ट।
2) ग्रेड: 4.6, 4.8, 8.8, 9.8, 10.9, 12.9, आदि।
3) सामग्री: क्यू 235, 35#, 45#, 40 करोड़;आदि।
7.रबर पैड/रेल पद के तहत/रबर क्रॉसिंग प्लेट
1) प्रकार: R54 1435mm, R54 1067mm, R60 1435mm, ZW687, ZW700।
पंड्रोल श्रृंखला #7, #8, #9, #11, #12, #13 नायलॉन इंसुलेटर।
2) कच्चा माल: रबर।
3) सतह: प्राकृतिक।
8.क्लैंप प्लेट / रेल क्लैंप / एंकर प्लेट
1) प्रकार: केपीओ1, केपीओ3, केओपी06, 9116/08/29;9116/08/37;9216/08/40,9216/08/44, आदि।
2) कच्चा माल: Q235.45#, आदि।
3) सतह: प्राकृतिक, काला पेंट, जस्ता, आदि।
9.रेल कंधे
1) प्रकार: 90RE, 100RE, 115RE, 136RE रेल, आदि के लिए।
2) कच्चा माल: QT400-15.QT450-10.QT500-7, आदि।
3) सतह: प्राकृतिक।
10.स्टील रेल टर्नआउट / रेल स्विच
1) UIC54, UIC60,54E1,60E1,115RE, 132RE, BS80A, रेलवे रेल में प्रयुक्त।
2) विशिष्टता: UIC54, UIC60,115RE, 132RE, 100RE, BS80A, 60E1,54E1।
3) कच्चा माल:उच्च मैंगनीज स्टील
