110 किमी / घंटा के तहत रेल गति के लिए शहरी लाइट रेल वाहन लचीला पहियों 700 मिमी
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | kingrail |
| प्रमाणन | CB, ce, EMC, RoHS SABER |
| मॉडल संख्या | 550 मिमी |
| न्यूनतम आदेश मात्रा | बातचीत योग्य |
| मूल्य | negotiable |
| पैकेजिंग विवरण | मानक निर्यात पैकेज, या ग्राहक के अनुरोध के अनुसार |
| प्रसव के समय | 1-30 कार्य दिवस |
| भुगतान शर्तें | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता | 1000000 पीसी / वर्ष |
Contact me for free samples and coupons.
WhatsApp:0086 18588475571
वीचैट: 0086 18588475571
स्काइप: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xउत्पाद विवरण
| मानक | जीबी, टीबी, यूआईसी, एन, एआर | व्यास | 100-1450mm लुढ़का हुआ रिंग पार्ट्स |
|---|---|---|---|
| आवेदन पत्र | लोकोमोटिव, वैगन और कोच | Model NO. प्रतिरूप संख्या। UIC Production यूआईसी उत्पादन | फोर्जिंग, कास्टिंग, हॉट रोल्ड |
| सामग्री | ईआर 6, ईआर 7, ईआर 8, ईआर 9, आर 7 टी, आर 8 टी, आर 9 टी, सीएल 60 | आयाम | ग्राहक ड्राइंग |
| प्रमुखता देना | 700 मिमी लचीला पहियों,कम शोर शहरी रेल स्प्लिट व्हील |
||
उत्पाद विवरण

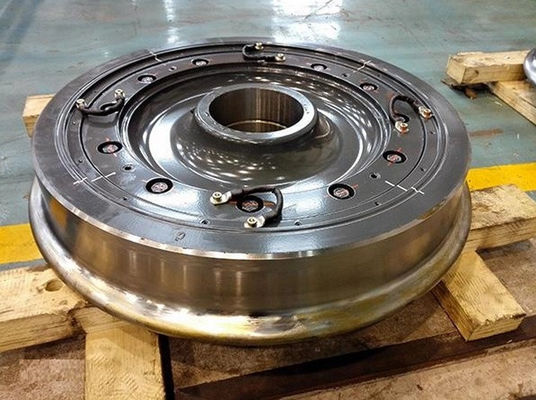

110 किमी / घंटा कम शोर शहरी रेल स्प्लिट व्हील के तहत रेल गति के लिए हल्के रेल वाहन 700 मिमी लचीला पहिये
शहरी रेल कारों के लिए कंपन और शोर में कमी लोचदार पहिये
उत्पाद विशेषताएं: शहरी रेल ट्रांजिट वाहनों द्वारा उत्पन्न कंपन और शोर को प्रभावी ढंग से कम करें, पहियों और रेल के बीच प्रभाव को कम करें, पहिया पहनने को कम करें और माइलेज बढ़ाएं।
पहिये का व्यास
70% लो-फ्लोर लाइट रेल वाहन: 660 मिमी या अधिक
100% लो-फ्लोर लाइट रेल वाहन: 600mm . से अधिक
स्वीकार्य धुरी भार: 12 टन से कम
शहरी रेल वाहनों पर लागू
लोचदार पहिया स्टील भागों के लिए एक छिड़काव उत्पादन लाइन, लोचदार पहिया स्टील भागों को पोंछने के लिए एक स्क्रबिंग स्टेशन सहित, लोचदार पहिया स्टील भागों को भड़काने के लिए एक पहला पेंटिंग स्टेशन, और लोचदार पहिया स्टील भागों को रगड़ने के लिए पहला पेंटिंग स्टेशन सुखाने वाले भागों के लिए एक सुखाने स्टेशन, लोचदार व्हील स्टील भागों को सैंड करने के लिए पहला पीसने वाला स्टेशन, लोचदार व्हील स्टील भागों को टॉपकोटिंग के लिए दूसरा पेंटिंग स्टेशन, और एक संदेश प्रणाली जो भागों को स्क्रबिंग स्टेशन, पहला पेंटिंग स्टेशन, सुखाने वाला स्टेशन, पहला पीसने वाला स्टेशन और दूसरा पेंटिंग स्टेशन।आविष्कार के लोचदार पहिया स्टील भागों के लिए छिड़काव उत्पादन लाइन, लोचदार पहिया स्टील भागों की कोटिंग उत्पादन क्षमता और सतह स्प्रे गुणवत्ता में काफी सुधार कर सकती है, घरेलू और विदेशी ग्राहकों की जरूरतों को पूरा कर सकती है, और अच्छे उत्पादन वातावरण के फायदे हैं और कोई प्रदूषण नहीं है पर्यावरण।
कठोर पहियों और लोचदार पहियों से लैस एक सड़क-रेलवे वाहन, वाहन के शरीर के नीचे कठोर पहियों और लोचदार पहियों से सुसज्जित है, और कठोर पहियों और लोचदार पहियों के बीच की सापेक्ष स्थिति को उपयोगकर्ता द्वारा नियंत्रित किया जाता है, ताकि वाहन का शरीर रेल को छूने वाले कठोर पहियों के साथ चलता है, या वाहन का शरीर रेल के संपर्क में है।लोचदार पहिये सड़क की सतह के संपर्क में चलते हैं।कार रेल से जुड़े कठोर पहियों के साथ रेलवे पर चल सकती है, और सड़कों से जुड़े लोचदार पहियों के साथ सड़कों पर ड्राइव कर सकती है।इसका शरीर ट्रैक कंप्यूटर स्वचालित ड्राइविंग सिस्टम और राजमार्ग मैनुअल ड्राइविंग सिस्टम दोनों के लिए उपयुक्त है, जो दो प्रकार की शक्ति का उपयोग कर सकता है: ईंधन + ग्रिड, या बैटरी + ग्रिड।इसका फायदा यह है कि यह रेलवे पर, सड़क पर और ऑफ-रोड पर चल सकता है, और रेलवे पर दौड़ते समय एक तेज ढलान पर चढ़ने पर स्किडिंग की समस्या को हल करना फायदेमंद होता है।
आविष्कार रेल ट्रांजिट सहायक उपकरण के तकनीकी क्षेत्र से संबंधित एक लोचदार व्हील असेंबली के आकार के स्वचालित तीन-समन्वय माप के लिए एक पोजिशनिंग डिवाइस से संबंधित है।उपयोगिता मॉडल में एक आधार होता है, गाइड रेल की बहुलता को आधार पर व्यवस्थित किया जाता है, स्लाइडिंग भागों को गाइड रेल के स्लाइडिंग खांचे में व्यवस्थित किया जाता है, और इलास्टिक व्हील असेंबली पर पोजिशनिंग होल के साथ मिलान के लिए एक पोजिशनिंग स्लीव को स्लीव किया जाता है। गाइड रेल के फिसलने वाले हिस्सों के ऊपरी हिस्से का बाहरी भाग।, और अन्य स्लाइडिंग भागों के ऊपरी हिस्सों के बाहरी हिस्से सभी पोजिशनिंग ब्लॉक के साथ आस्तीन वाले होते हैं, और पोजिशनिंग ब्लॉक इलास्टिक व्हील असेंबली की स्थिति का एहसास करने के लिए इलास्टिक व्हील असेंबली के संपर्क में होते हैं।उपयोगिता मॉडल का उद्देश्य पूर्व कला में कमियों को दूर करना है कि लोचदार संयुक्त पहिया आकार के तीन-निर्देशांक स्वचालित माप के दौरान सटीक रूप से स्थित नहीं हो सकते हैं, और तीन-निर्देशांक के स्वचालित माप के लिए एक पोजिशनिंग डिवाइस प्रदान करते हैं। लोचदार पहिया विधानसभा आकार, जो विभिन्न विशिष्टताओं के समायोजन का एहसास कर सकता है, उच्च दक्षता और माप की उच्च परिशुद्धता सुनिश्चित करने के लिए विभिन्न स्थिति आवश्यकताओं के साथ लोचदार संयोजन पहियों के विभिन्न घटकों को बैचों में मापा जाता है।
शहरी लाइट रेल ट्रांजिट के विकास के साथ, शहरी जमीन या वायडक्ट्स पर चलने वाले हल्के रेल वाहनों द्वारा उत्पन्न शोर लाइट रेल ट्रांजिट में एक प्रमुख समस्या बन गई है।इस समस्या को हल करने के लिए, दुनिया भर में हल्के रेल वाहनों में लोचदार पहियों का व्यापक रूप से उपयोग किया जाता है।पहिया केंद्र और लोचदार पहिया के रिम के बीच एक लोचदार इकाई स्थापित की जाती है, और रिम को पहिया पर लोचदार रूप से समर्थित किया जाता है, जिससे वक्र शोर को प्रभावी ढंग से कम किया जा सकता है, ट्रैक प्रभाव को कम किया जा सकता है, पहिया और रेल पहनने को कम किया जा सकता है और लाइन वाहनों के सेवा जीवन में सुधार किया जा सकता है। .वक्र शोर को कम करने के लिए एक प्रभावी उपाय के रूप में लोचदार पहियों का उपयोग लो-फ्लोर ट्राम, इंटरसिटी ट्रेनों और मेट्रो वाहनों में व्यापक रूप से किया गया है।लोचदार पहियों के अनुसंधान और अनुप्रयोग में अग्रणी यूरोप, जापान और संयुक्त राज्य अमेरिका हैं
इलास्टिक व्हील रेल रोलिंग स्टॉक पर लगाया जाने वाला एक प्रकार का स्प्लिट व्हील है।लोड के तहत पहिया रबर तत्व की स्थिति के अनुसार, इसे कतरनी प्रकार, संपीड़न प्रकार और कतरनी संपीड़न प्रकार में विभाजित किया जा सकता है।प्रारंभिक लोचदार पहिये मुख्य रूप से संपीड़न-प्रकार के रबर पैड से बने होते थे, और पहिया की रेडियल दिशा लोचदार और कठोर थी।इसके घटकों में कठोर टायर, कठोर पहिया केंद्र और रबर बॉडी शामिल हैं।रबर बॉडी रिम और व्हील सेंटर के बीच एम्बेडेड है।
दबा हुआ
प्रारंभिक लोचदार पहिया स्टील के पुर्जे और रबर के घटक अपेक्षाकृत सरल होते हैं, रबर के घटक केवल कंप्रेसिव स्ट्रेस को सहन करते हैं, और उनकी अक्षीय लोच रेडियल लोच की तुलना में बहुत बड़ी होती है।लोचदार पहिया में एक सरल संरचना और कम द्रव्यमान होता है, और छोटे त्रिज्या पहियों के लिए उपयुक्त होता है।दौड़ते और ब्रेक लगाते समय, ऊर्ध्वाधर विरूपण छोटा होता है, और विरूपण गर्मी बड़ी नहीं होती है, और टायर को बिना गर्म किए बदला जा सकता है।शुद्ध संपीड़न लोचदार पहिये अब शायद ही कभी उपयोग किए जाते हैं।यूरोपीय प्रकाश रेल परिवहन में व्यापक रूप से उपयोग किए जाने वाले बोचम लोचदार पहिये बेहतर संपीड़न लोचदार पहिये हैं।संपीड़न लोचदार पहिया की पार्श्व कठोरता और रेडियल कठोरता खराब मेल खाती है।इस पहिये की संरचना और प्रदर्शन में सुधार मुख्य रूप से उच्च-प्रदर्शन बहुलक लोचदार सामग्री के उपयोग और अनुकूलित क्रॉस-अनुभागीय आकृतियों के साथ लोचदार इकाइयों के उपयोग पर केंद्रित है।चित्रा 1 (सी) में दिखाया गया लोचदार पहिया एक नई पॉलीयूरेथेन सामग्री का उपयोग करता है, जो इंजेक्शन छेद के माध्यम से टायर और पहिया केंद्र द्वारा गठित अंडाकार गुहा में प्रवेश करता है;चित्रा 1 (डी) में दिखाया गया लोचदार पहिया एक विशेष का उपयोग करता है पीटीएफई के संरचनात्मक रूप का उपयोग लोचदार पहिया की अक्षीय कठोरता और रेडियल कठोरता, और लोचदार इकाई के खराब गर्मी अपव्यय प्रदर्शन के बीच बेमेल की कमियों को दूर करने के लिए किया जाता है। इसे गर्म किया जाता है।
कतरनी प्रकार
संपीड़न और कतरनी यौगिक
संपीड़न-कतरनी समग्र लोचदार पहिया [अंजीर।3 (ए)] एक ऐसी संरचना को अपनाता है जो कतरनी और संपीड़न दोनों को सहन कर सकती है।रबर तत्वों को आमतौर पर वी-आकार की व्यवस्था में व्यवस्थित किया जाता है, जो न केवल पहिया के किनारे पर जगह का व्यापक उपयोग कर सकता है, बल्कि संपीड़न तनाव और कतरनी तनाव के उचित वितरण को रबड़ के झुकाव से बदला जा सकता है। रिंग, यानी अक्षीय कठोरता और रेडियल कठोरता वांछित इष्टतम तक पहुंच सकती है।मिलान।इस प्रकार के लोचदार पहिया में एक सरल संरचना होती है, स्थापना और रखरखाव के लिए सुविधाजनक है, रखरखाव के समय और लागत को बचाता है, और व्यापक रूप से उपयोग किया जाता है।यह लोचदार पहियों के विकास की दिशा का प्रतिनिधित्व करता है।हालांकि, इस तरह के संरचनात्मक लोचदार पहिया में उपयोग के दौरान ढीले बोल्ट की घटना होती है, और हाल के वर्षों में प्रकाशित कई पेटेंट इसमें सुधार का प्रस्ताव करते हैं।जर्मन पेटेंट द्वारा प्रस्तावित सुधार [अंजीर।3(बी)] बोल्ट कनेक्शन को रद्द करना है और वी-आकार की इकाई और व्हील रिम का पता लगाने के लिए प्रेशर रिंग और व्हील सेंटर के बीच एक गोलाकार खंड के साथ लॉकिंग रिंग का उपयोग करना है।
यद्यपि लोचदार पहिया में कठोर पहिया की तुलना में वक्र शोर को कम करने और पहिया और रेल के प्रभाव बल में सुधार करने के फायदे हैं, लोचदार पहिया में एक जटिल संरचना, उच्च लागत और खराब संचालन सुरक्षा है;विशेष रूप से कई बोल्टों के साथ, टायर और इलास्टिक पैड के बीच एक संबंध होता है।इसके अलावा, एक्सल लोड पर इलास्टिक व्हील की सख्त आवश्यकताएं होती हैं, और बड़ा एक्सल लोड रबर की ताकत और अन्य स्थितियों से सीमित होता है, इस प्रकार इसके अनुप्रयोग और विकास को सीमित करता है।यही मुख्य कारण है कि लोचदार पहियों को आम तौर पर लोकप्रिय बनाना मुश्किल होता है।
विदेशों में हाल के दशकों में, शोर में कमी के प्रभाव को प्राप्त करने के लिए, हल्की रेल और मेट्रो वाहनों ने सुरक्षित और विश्वसनीय संचालन सुनिश्चित करने के आधार के तहत यथासंभव सरल संरचना, सुविधाजनक स्थापना और रखरखाव के साथ लोचदार पहियों और मफल्ड पहियों का उपयोग किया है।
वर्तमान में, चीन में हल्के रेल वाहनों और मेट्रो वाहनों के लिए कोई डिज़ाइन विनिर्देश नहीं है।कई घरेलू वाहन निर्माता अस्थायी रूप से निम्नलिखित मापदंडों पर विचार करते हैं: एक्सल लोड 16t से अधिक नहीं है, गति 100 किमी / घंटा से अधिक नहीं है, और पहिया व्यास 860 ~ 915 मिमी है।इसके आधार पर, लाइट रेल और सबवे के पहिए के चयन के लिए पांच सिद्धांत निर्धारित किए गए हैं:
(1) संरचना सरल और विश्वसनीय है;
(2) इसमें अच्छी परिचालन सुरक्षा और विश्वसनीयता है;
(3) इसमें अच्छा कंपन और शोर में कमी का कार्य है, और लोचदार पहिया को उसी तरह के स्टील व्हील की तुलना में शोर को 3 ~ 5 डीबी (ए) से कम करना चाहिए;
(4) कम विनिर्माण लागत और रखरखाव लागत;
(5) अच्छा शिल्प कौशल, लोकप्रिय बनाना और लागू करना आसान है।
लोचदार पहियों, ध्वनि-अवशोषित पहियों और ध्वनिक रूप से अनुकूलित पहियों की आवेदन संभावना पर प्रारंभिक रूप से चर्चा की जाती है, और यह माना जाता है कि कम शोर में कमी आवश्यकताओं वाली लाइनों के लिए लोचदार पहियों का उपयोग नहीं किया जा सकता है;चीन में ध्वनिक रूप से अनुकूलित पहियों के विकास को प्राथमिकता देने की सिफारिश की गई है;मेरे देश में लोकप्रियता और अनुप्रयोग की व्यवहार्यता का पता लगाने के लिए प्रायोगिक अनुसंधान के आधार पर लोचदार पहियों और ध्वनि-अवशोषित पहियों का पता लगाया जाना चाहिए।
